Este circuito integrado da Sanyo pode ser encontrado em diversos tipos de equipamentos comerciais em aplicações como VU-meter em equipamentos de som, indicador de nível de sinal em instrumentos, etc.
Conhecer a pinagem e características pode ser de grande importância para o técnico reparador daí dedicarmos um pouco de nosso espaço a ele. Sugerimos que o técnico guarde na sua biblioteca de características de componente mais esta informação.(1997)
Os circuitos indicados podem acionar diretamente 5 LEDs na modalidade bargraph (barra de LEDs) e tanto admite sinais de entrada AC como DC bastando por isso colocar o circuito apropriado de entrada já que ele possui um retificador interno.
Os LA1403 e seguintes são encontrados em invólucro SIL de 9 pinos e os LEDs são excitados por fontes de corrente constante o que garante uma uniformidade de brilho para o indicador.
A faixa de tensões de alimentação indicada é de 3,5 a 6 volts.
Os circuitos integrados LB1403 e seguintes se diferenciam apenas pelos níveis de sinal em que as saídas são acionadas, a sensibilidade de entrada e também a corrente de saída dos LEDs conforme a seguinte tabela com valores típicos.
Sensibilidade Níveis do Comparador Corrente nos LEDs
LB1403 85 mVrms +6dB,+3dB,0dB,-5dB,-10dB 15 mA
LB1413 105 mVrms 1,61-1,33-0-0,67-0,33 (*) 15 mA
LB1423 85 mVrms +6dB,+3dB,0dB,-5dB,-10dB 7 mA
LB1433 105 mVrms 1,67-1,33-0-0,67-0,33 (*) 7 mA
(*) Valores referidos a Vc3

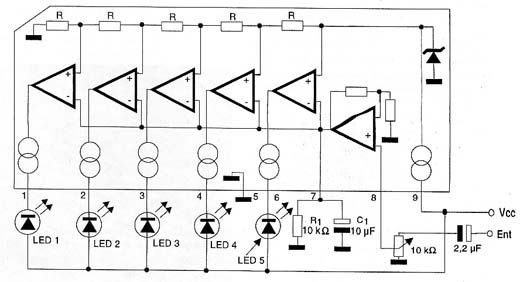

Na figura 1 temos um circuito de aplicação típica desses integrados como VU meter. O capacitor pode ser eliminado se o circuito for usado para medir sinais DC.
![](/images/stories/componentes/com0392_01.jpg)
Os máximos absolutos dos circuitos integrados da série LB1043 a 25 graus centígrados são:
Tensão máxima de alimentação............... 18 V
Máxima dissipação de potência...............1 100 mW
Faixa de temperaturas de operação......... -25 a +60 oC
Faixa de temperaturas de armazenagem...... -55 a +125 oC
