Este circuito é projetado para fornecer uma tensão fixa de 3,3 V regulada a um hub USB e também 5 V para as portas USB. O circuito integrado UCC3831 é fabricado pela Texas Instruments e tem as características descritas neste artigo. Lembramos que existem outros produtos desta família cujas características podem ser encontradas no site da Texas Instruments (http://www.ti.com) ou então no manual Interface Products (IF) do ano 2000.
cada uma das portas de saída de 5 V pode ser habilitada individualmente para se obter um controle ótimo. Cada porta também possui um sinal de falha por sobrecorrente indicando que a porta excedeu o limite de 500 mA. O regulador linear de 3,3 V é usado para alimentar o microcontrolador local USB. Este regulador é protegido com um limitador de corrente de 100 mA e possui uma entrada para habilitação por nível lógico.
O UCC3831 pode ser configurado para fornecer alimentação a partir de uma fonte de tensão pobremente regulada como por exemplo a tensão de filamento de um monitor. A pre-regulagem é fornecido por um controlador regulador linear interno e um transistor MOSFET de canal N externo. O UCC3831 também pode ser configurado sem o uso do estágio pré-regulador conectando-se o pino VREG a uma fonte regulada de 5,5 V x 2 A.
O UCC3831 é fornecido em invólucro SOIC de potência de 28 pinos de modo a ter uma dissipação de potência otimizada e é protegido internamente com um mecanismo shut-down interno que desabilita as saídas se a temperatura interna das junções passar dos 150 graus centígrados.

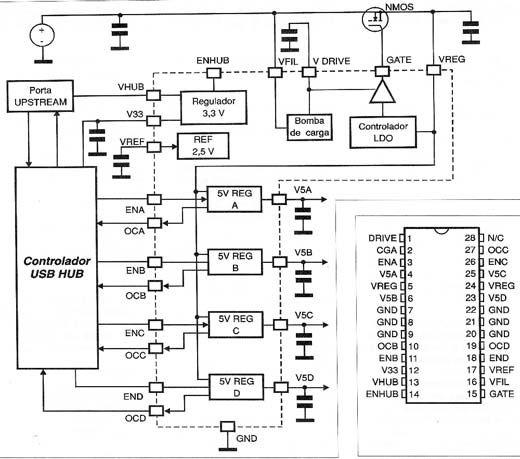

Na figura 1 temos o diagrama de blocos deste circuito integrado. A pinagem deste componente é fornecida na figura 2.
![](/images/stories/componentes/art0423_01.jpg)
Máximos Absolutos
VFIL ............................................ 9 V
VCON Tensão de Alimentação... 9 V
Entradas Lógicas: (ENA-D, ENHUB)
Tensão máxima forçada....... 0,3 a 7 V
Corrente máxima forçada..... 1mA
V33
Tensão máxima forçada..... 5 V
Corrente máxima forçada....200 mA
V5A-D
Tensão máxima............... 9 V
Corrente máxima............. 750 mA
Descrição dos Pinos:
ENA-D - Pinos de habilitação separadapara cada uma das quatro fontes de 5 volts.
GATE - Drive de porta para um NMOS usado para colocar este pino no nível baixo desabilitando o V33
ENHUB - Habilita a saída de 3,3 V V33. Colocando este pino no nível baixo o V33 é desabilitada
GND - Todos os 6 pinos de terra podem ser ligados ao terra do sistema. Estes pinos além de conduzir as correntes também servem para conduzir o calor gerado funcionando como dissipadores de calor.
OCA-D - Indicador de dreno aberto de sobrecorrente. Pode ser usado para formar uma função OR ou ativar um indicador.
V5A-D - saída regulada de 5 V com habilitação, com limitação de corrente de 500 mA e um indicador de sobrecorrente.
V33 - Saída do regulador de 3,3 V. É habilitada quando ENHUB está no nível alto. A corrente é limitada em 100 mA (min).
VDRIVE - Bomba de cargas interna. Tensão nominal entre 11 V e 13 V. Não permite carga externa. Deve ser desacoplada com um capacitor de pelo menos 1 nF.
VFIL - Polarização para os reguladores de 5 V. A tensão neste pino deve estar entre 6 V e 9 V.
VHUB - Alimentação de 3,3 V para o controlador USB.
VREF - Referência de tensão interna de 2,5 V devendo ser desacoplada com um capacitor de 10 nF.
VREG - Tensão regulada de 5,5 V por meio de um NMOS externo. Dois pinos para fornecer uma corrente total de 2,5 A para os 4 barramentos de 5 V (V5A, V5B, V5C e V5D).
