Os circuitos integrados da série LA4100 da SANYO são encontrados em muitos equipamentos comerciais, principalmente toca-fitas e gravadores de pequeno porte. Os técnicos devem possuir documentação sobre estes componentes de modo a terem seus trabalhos de reparação facilitados.(1997)
Os circuitos integrados da série LA4100 da Sanyo são fornecidos em invólucro DIL com aleta para fixação de radiador de calor.
O LA4100 fornece uma potência de saída de 1W (tip) com alimentação de 6V em carga de 4 Ω; o circuito integrado LA4101 fornece 1,5 W (tip) com alimentação de 7,5 V em carga de 4 Ω enquanto que o LA4102 fornece 2,1 W (tip) com alimentação de 9 V em carga de 4 Ω.

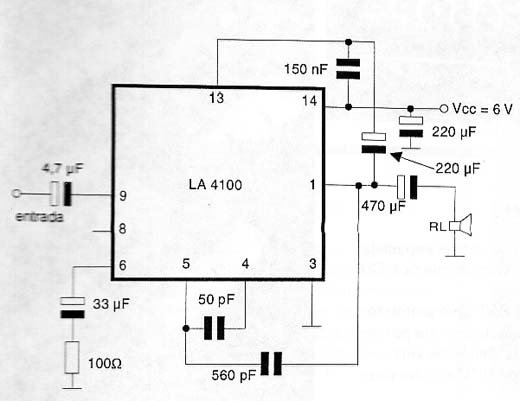

Na figura 1 temos um circuito típico de aplicação destes componentes.
![](/images/stories/componentes/com0389_01.jpg)
Os máximos absolutos para uma temperatura ambiente de 25 graus centígrados são:
Tensão máxima de alimentação:
LA4100 ..... 9 V
LA4101 ..... 11 V
LA4102 ..... 13 V
Dissipação máxima permitida............... 1,2 W
As condições recomendadas de operação são:
Tensão de alimentação:
LA4100........ 6 V
LA4101........ 7,5 V
LA4102........ 9 V
Impedância de carga ................. 4 Ω
Características de operação:
Corrente quiescente ...................15 mA (tip)
Ganho de tensão (open loop)............70 dB (tip)
Ganho de tensão (figura 1).............45 dB (tip)
Distorção harmônica total..............0,5% (tip)
Resistência de entrada.................20 k Ω
