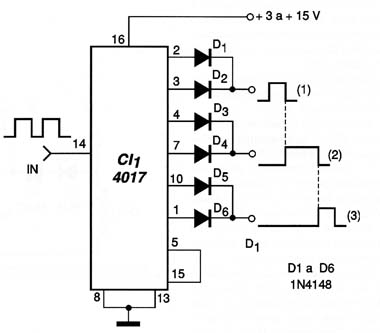

Sinais seqüenciais em padrões determinados pelo arranjo de diodos do circuito da figura 1 podem ser usados para o controle de máquinas em poucas operações programadas.
![](/images/stories/mini/min0352_01.jpg)
Temos então a possibilidade de elaborar um micro-PLC para controle de dispositivos que podem ser acionados a partir de relés ligados na saída dos diodos.
Neste exemplo temos o acionamento utilizando 6 saídas com 3 acionamentos finais dados pelos diodos.
Isso significa ciclos de acionamento para cada saída equivalentes a 1/5 do ciclo de clock externo.
No entanto, baseados nas 10 saídas e em combinações diferentes de diodos podemos obter mais ou menos ciclos e com durações diferentes, conforme o controle desejado.
Também existe a possibilidade de se cascatear dois ou mais 4017 obtendo-se assim, 18 ou 27 saídas de controle, já que no cascateamento apenas 9 saídas podem ser utilizadas.
As saídas do 4017 fornecem correntes de 0,88 mA com alimentação de 10 V , valor que deve ser levado em conta no acionamento dos dispositivos externos de controle.

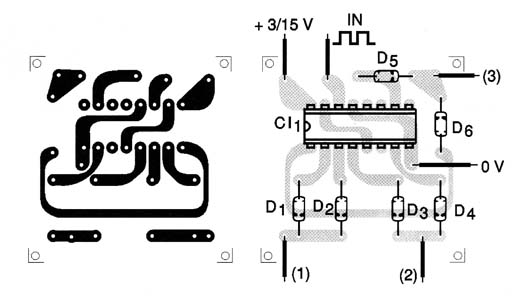

Na figura 2 temos uma sugestão de placa de circuito impresso para o caso específico do circuito dado como exemplo.
![](/images/stories/mini/min0352_02.jpg)
Lembramos que a freqüência máxima de entrada está em torno de 7 MHz para uma alimentação com 10 V.
Não há limite para a freqüência mínima podendo ser utilizado um divisor com o 4020 para se obter períodos extremamente longos de acionamento para os circuitos controlados.
CI- 4017 - circuito integrado CMOS
D1 a D6 - diodos 1N4148 ou equivalentes
Diversos:
Placa de circuito impresso, solda, etc.
