Descrevemos um circuito integrado que pode ser encontrado em fontes chaveadas de televisores e monitores de vídeo e cujas características devem ser conhecidas dos técnicos de manutenção.(1997)
O circuito integrado LA5112 da Sanyo consiste num controlador para fonte chaveada de televisores e monitores de vídeo, sendo fornecido em invólucro SIL de 8 pinos.
As principais características deste componente são sua excelente rejeição de ripple, proteção interna, e saída estável em relação às variações da temperatura ambiente.

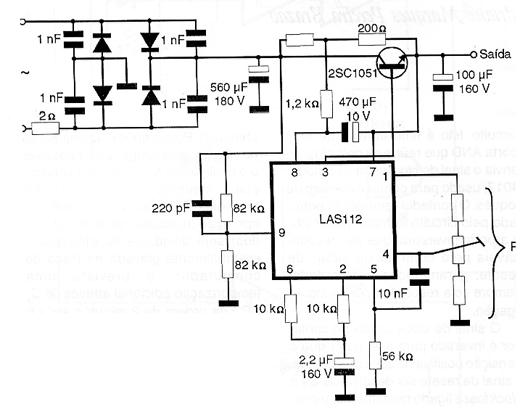

Na figura 1 temos um circuito típico de fonte chaveada de televisor onde este componente é usado.
![](/images/stories/componentes/com0384_01.png)
Nesta fonte, sem transformador, a saída de tensão contínua chaveada é de 110 V e a alimentação do componente é feita a partir do próprio circuito retificador de alta tensão.
O transistor de potência usado deve ser montado num bom radiador de calor.
Os máximos absolutos do LA5112 são:
* Corrente máxima de alimentação (para pulsos de 10 ms e ciclo ativo menor que 0,1%: 80 mA
* Dissipação máxima: 300 mW
* Corrente de proteção: 200 mA
* faixa de temperaturas de operação: -20 a +85 graus centígrados
As características de operação à uma temperatura de 25 graus centígrados são:
* Tensão de ripple (para saída de 110 V e corrente de 750 mA): 5 mV
* Tensão de saída do CI: 1 V
