O circuito integrado LM5005 é um lançamento da National Semiconductor (ww.national.com), de 2006, consistindo num regulador chaveado tipo buck para tensões até 75 V com saída de corrente até 2,5 A. Trata-se de um regulador tipo buck que exige um mínimo de componentes externos.

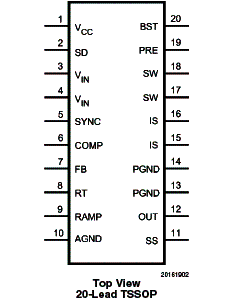

Na figura 1 temos a pinagem desse circuito integrado que pode operar com freqüências de chaveamento de 50 kHz a 500 kHz.
![LM5005
LM5005](/images/stories/componentes/com0381_01.gif)
O circuito é dotado de um pino se sincronização que permite que diversos reguladores sejam sincronizados por um único clock externo.

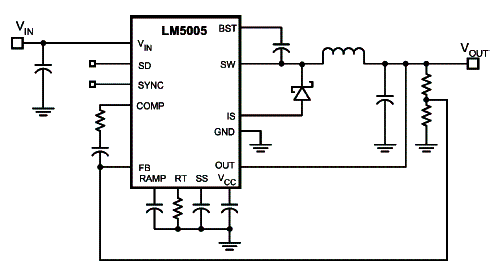

Na figura 2 temos um circuito de aplicação típica, sendo os principais destaques desse componente os seguintes:
![](/images/stories/componentes/com0381_02.gif)
Destaques:
* Chave integrada de 75 V x 2,5 A
* Faixa de tensões de entrada de 7V a 75 V
* Regulador interno de tensão de polarização
* Tensão de saída ajustável a partir de 1,225 V
* Precisão de feedback de referência de 1,5%
* Ajuste da freqüência do oscilador feita por um único resistor
* Partida suave programada
* Entrada de standby e shutdown
* Shutdown térmico interno
O LM5005 é fornecido em invólucro TSSOP de 20 pinos.
