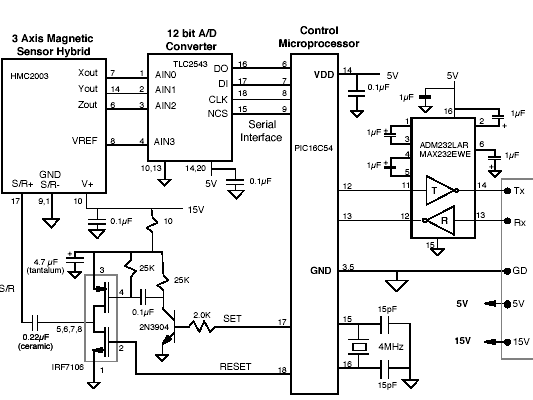

O circuito apresentado na figura 1 utiliza um sensor magnético híbrido triaxial da Honeywell (www.ssec.honeywell.com) e tem por base um microcontrolador de controle PIC16C54. (2006)
Conforme podemos ver pelo diagrama, o sensor HMC2003 pode detectar campos tão fracos como 100 uGauss.
Os sinais desse sensor são aplicados a um ADC (conversor analógico-para-digital) para depois serem enviados ao PIC.
A faixa de oscilação dos sinais no sensor varia de 0 a 5 V podendo portanto ser conectado diretamente ao conversor na aplicação indicada.
Usando um ADC de 12 bits, pode-se ter uma resolução de 1 miliGauss em toda a escala de +/- 2 Gauss do sensor. Pode-se obter uma resolução ainda maior com o uso de um ADC de 14 ou 16 bits.
Observe que o circuito deve ser alimentado por tensões de 5 e 15 V e que existe um par de transistores de efeito de campo casados no CI IRF7106 para fazer a polarização do sensor.
