Estes transistores fornecem potências de saída de 7 a 40 watts em transmissores para a faixa de VHF até uma frequência de 400 MHz. Indicados para operação em classe AB, B ou C, eles são encontrados em transceptores e transmissores de uso comercial, amador e mesmo militar.(1997)
Os transistores 2N5641/2N5642 e 2N5643 da Motorola são indicados para aplicações como osciladores ou amplificadores de saída de transmissores de diversos tipos.
Sua construção com emissor balanceado ajuda o projetista a minimizar os problemas que podem ocorrer pelo descasamento da carga.

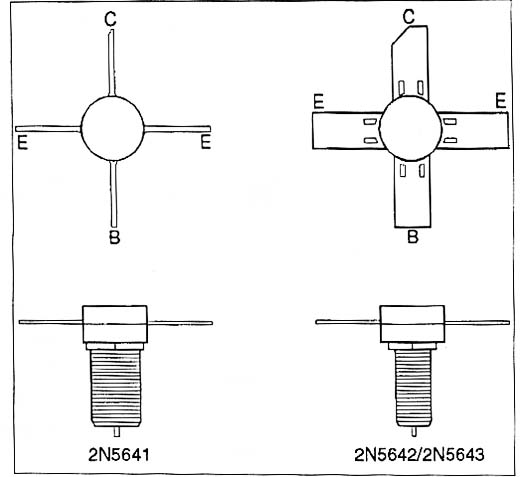

O invólucro tem formato apropriado para a aplicação minimizando as indutâncias parasitas que podem afetar o funcionamento. Os invólucros são mostrados na figura 1.
![](/images/stories/componentes/com0379_01.jpg)
Os transistores indicados têm as seguintes especificações por tipo:
* Características com alimentação de 28V e frequência de 175 MHz.
2N5641 - 7,0 watts de saída com ganho de 8,4 dB
2N5642 - 20 watts de saída com ganho de 8,2 dB
2N5643 - 40 watts de saída com ganho de 7,6 dB
Os máximos absolutos são os seguintes:
* Tensão coletor-emissor (Vceo)..........35 V
* Tensão coletor-base (Vcb)..............65 V
* Tensão emissor-base (Veb) .............4,0 V
* Corrente de coletor:
- 2N5641............1,0 A
- 2N5642 ...........3,0 A
- 2N5643 ...........5,0 V
* Dissipação de potência:
- 2N5641 .......15 W
- 2N5642 .......30 W
- 2N5643 .......60 W
* Degradação a partir de 25@C:
- 2N5641 .......86 mW/@C
- 2N5642 .......171 mW/@C
- 2N5643 .......342 mW/@C
* Faixa de temperatura de operação......-65 à +200 @C

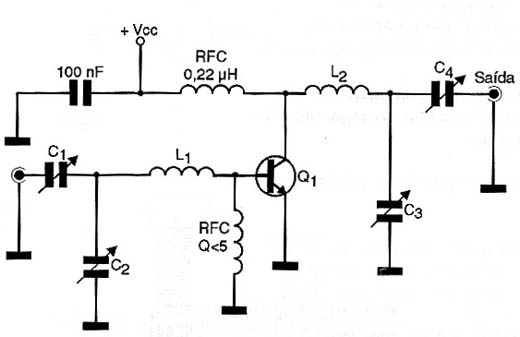

Na figura 2 temos um circuito para teste funcional.
![](/images/stories/componentes/com0379_02.jpg)
Os componentes para os tipos indicados de transistores são os seguintes:
2N5641:
C1, C3, C4 - 5,0 - 80 pF
C2 - 9,0 - 180 pF
L1 - 1 1/4" de fio 14 AWG reto
L2 - 3 voltas de fio 16 AWG em forma de 1/4"
2N5642:
C1 - 3,0 - 30 pF
C2, C3, C4 - 9,0 - 180 pF
L1 - 1" de fio 14 AWG reto
L2 - 1 volta de fio 16 AWG em forma de 1/4"
2N5643:
C1, C2, C3, C4 - 25-280 pF
L1 - 1"de fio 14 AWG reto
L2 - 1 volta de fio AWG 16 em forma de 1/4"
* Eficiência de coletor com 28 V de alimentação em f=175 MHz:
2N5641, 2N5642, 2N5643 ..................60%
