A Micrel (www.micrel.com) apresentou em 2007 um módulo SFP completo realizado a partir do que define o documento SFP MSA. O projeto usa o controlador MIC3001, o driver SY88982 (compatível pino a pino com o SY88782 e SY88932), e o amplificador limitador SY88343 que é compatível pino a pino com o toda a família de amplificadores posteriores. No site da Micrel é possível obter data sheets de todos os componentes usados no projeto.
Essa documentação inclui:
* Datasheet do MIC3001 - módulo controlador SFP com recursos de diagnóstico digital, monitoramento de interface e calibração interna/exterma, controle completo de laser com compensação de corrente de modulação.
* Datasheet do SY88982 - laser driver com pequeno fator de forma de baixa potência, com capacidade para 2,7 Gbps de taxa de dados e compliante com tensão de 2,7 V. O SY88782 é uma versão de menor velocidade, até 1,25 Gbps.
* Datasheet do SY88343 - amplificador limitador multi-taxa de 155 Mbps a 1,26 Gbps.
* Guia do usuário de software MIC3000/1.
Nessa placa o laser é acoplado DC ao driver. A compensação para parasitas pode ser melhorada instalando R10 e C4 no circuito dado como exemplo.
O valor ideal desses componentes varia de laser para laser e deve ser escolhido pelo usuário para encontrar os melhores valores para uma compensação do laser usado na placa.

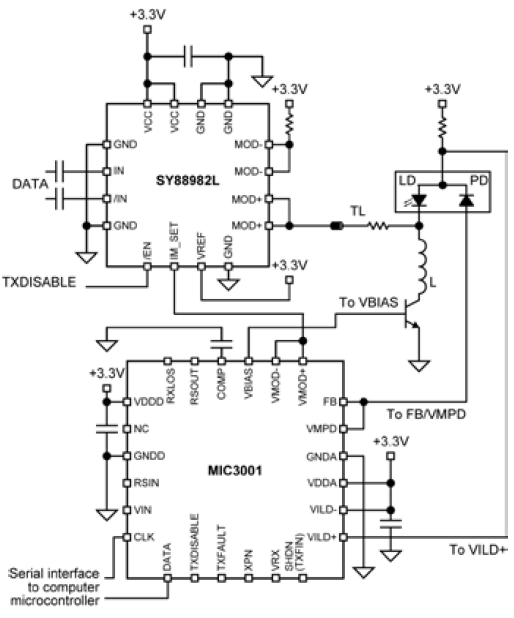

Na figura 1 temos o diagrama do transmissor.
Detalhes de como fazer o acoplamento do LASER e do sensor para uma aplicação na comunicação por fibra óptica são dados no documento original indicado no artigo.
