A Linear Technology corporation (www.linear.com) apresentou em 2008 o LTC2932 um Monitor de Alimentação de seus canais que inclui saídas separadas de comparadores em dreno-aberto, para monitoramento individual de linhas de alimentação.
Um divisor resistivo entre a saída de faixa de tensões de referência, uma entrada ADC e terra de terminal qual dos seis canais são fixados para monitorar uma de seis entradas ajustáveis de tensão, conforme mostrado na tabela abaixo.
![](/images/stories/componentes/com0375_01.png)
Os limiares pré-ajustados de tensão configurados digitalmente para tolerâncias de alimentação de 5, 7,5, 10 e 12,5%, abaixo da tensão nominal de operação.
O LTC2932 também pode ser configurado para monitorar até quatro fontes ajustáveis, com a opção de monitoramento de tensão negativa pela conexão de um divisor resistivo entre a alimentação negativo e uma referência buferizada, em lugar do terra.
Todos os seis canais pré-ajustáveis ou ajustáveis, tem uma precisão de 1,5% (Max) em toda a faixa de temperaturas de operação do dispositivo.
Com uma faixa de temperaturas garantida de -40º C a +125º C o LTC2932 pode ser usado em aplicações automotivas ou militares. O
LTC2932 está sendo lançado com mais dois outros supervisores de seis canais, o LTC2930 que inclui um reset manual através de push-button e o lTC2931 que inclui uma entrada de watchdog.
O LTC2932 e o lTC2931 são oferecidos em invólucros TSSOP de 20 pinos, enquanto o LTC2930 é oferecido em invólucro DFN-12. A corrente drenada por todos eles é de apenas 52 uA.

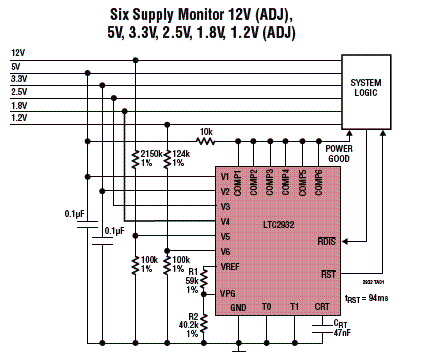

Na figura 1 temos uma aplicação sêxtupla utilizando o LTC2932.
![Figura 1- Circuito de aplicação do LTC2932.
Figura 1- Circuito de aplicação do LTC2932.](/images/stories/componentes/com0375_02.gif)
Destaques:
* 16 combinações selecionáveis de limiares de 5 V, 3,3 V, 3 V, 2,5 V, 1,8 v, 1,5 V e +/- ADJ
* Precisão de limiar garantida de +/- 1,5%
* Baixa corrente quiescente: 52 uA
