A Linear Technology (www.linear.com) lançou em 2009 o circuito integrado LTC3603 que consiste num regulador síncrono redutor de tensão (step-down) para uma corrente de 2,5 A. O novo componente é fornecido em invólucro QFN de apenas 4 mm x 4 mm. A tensão mínima de saída deste componente é de 0,6 V e a faixa de tensões de entrada vai de 4,5 V a 15 V. O LTC3603 também pode ser obtido em invólucro MSOP-16. As características deste componente tornam-no ideal para aplicações alimentadas por duas células Li-Ion assim como sistemas com linhas de 12 V fixas. A frequência de comutação pode ser programada para valores entre 300 kHz e 3 MHz, o que possibilita a utilização de capacitores e indutores de valores baixos.
O LTC3603 utiliza comutadores internos com uma Rdson de apenas 45 mΩ e 85 mΩ para fornecer eficiências que alcançam os 95%. Ele é capaz de ter uma baixa queda de tensão com operação em 99% do ciclo ativo. Isso possibilita a obtenção de tensões de saída muito próximas da tensão de entrada. As correntes quiescentes sem carga é de 75 uA e menos de 1 uA no modo shutdown. Um sistema ajustável de Burst Mode pode ser programado para maximizar a eficiência com pequenas cargas o que o torna ideal para aplicações que exigem o máximo de autonomia da bateria. Para aplicações que exijam o menor nível de ruído possível, o LTC3603 pode ser configurado para operar em modo continuo forçado, reduzindo a interferência de RF. Outros recursos incluem um monitor de tensão Power Good, sincronização externa e proteção térmica. O data sheet completo deste componente pode ser baixado no site da Linear Technology.

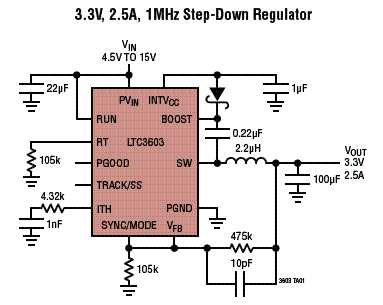

Na figura 1 temos um circuito típico de aplicação.
![Figura 1 - Circuito de aplicação do LTC3603.
Figura 1 - Circuito de aplicação do LTC3603.](/images/stories/componentes/com0374_01.gif)
Destaques:
* Faixa ampla de tensões de entrada: 4,5 a 15 V
* Corrente de saída de 2,5 A
* Chaves internas de baixa Rds(on): 45 mΩ e 85 mΩ
* Frequência programável de 300 kHz a 3 MHz
* Baixa corrente quiescente: 75 uA
* Referência precisa de 0,6 V x +/- 1%
* 99% de ciclo ativo máximo
* Sincronização externa disponível
* Proteção contra sobretemperatura
* Proteção contra sobretensão
Monitor de Power Good
