Os circuitos integrados LA1407 e LA1417 da Sanyo têm por finalidade excitar 7 LEDs verdes e vermelhos numa escala indicadora do tipo barra móvel. Estes circuitos integrados são encontrados em muitos equipamentos comerciais daí ser importante para o técnico reparador conhecer suas características e suas configurações básicas.(1997)
Os circuitos integrados LA1407 e LA1417 se diferenciam pelos níveis de tensão em que são obtidos os acionamentos dos LEDs. Os comparadores possuem níveis de disparo diferentes sendo o LA1407 do tipo log e o LA1417 do tipo linear.
No tipo LOG o quinto LED corresponde ao ponto de 0 dB e no tipo linear os comparadores possuem níveis de acionamento espaçados de tensões de 430 mV.
O integrado, que é fornecido em invólucro DIL de 14 pinos possui amplificador integrado e pode operar na faixa de tensões que vai de 5,5 a 16 V.
As correntes de acionamento dos LEDs podem ser programadas por meio de resistor externo.
Máximos Absolutos: (15 graus centígrados)
Faixa de Tensões de alimentação: -0,3 à +18 V
Faixa de tensões de entrada: -0,3 à +Vcc
Correntes máximas nos LEDs: 30 mA
Dissipação máxima: 500 mW
Faixa de temperaturas de operação: -20 à +60 graus centígrados
Condições Recomendadas de Operação:
Faixa de tensões de alimentação: +5,5 à +16 V
Tensão de entrada: -0,3 à +Vcc
Resistência de saída (RL): 15k à 20k Ω

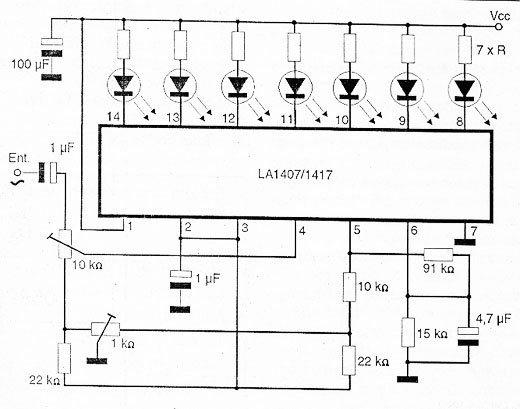

Na figura 1 temos um circuito típico de aplicação deste componente.
![](/images/stories/componentes/com0369_01.jpg)
A corrente que flui por cada LED é dada pela fórmula:
Iled = (Vcc-3)/R
Para uma corrente de 10 mA com uma alimentação de 12V os resistores R devem ser de 900 Ω.
