O circuito integrado MAX5547 é um novo componente da Maxim (www.maxim.com) consistindo em um conversor digital-para-analógico (DAC) de 10 bits do tipo dreno de corrente ou current sink. (2006)
Esse componente é fornecido em invólucro TDFN de 3 x 3 x 0,8 mm, drenando na sua saída uma corrente até 3,6 A, o que o torna ideal para aplicações de controle de potência. Dois deles ligados em paralelo, já que o componente é duplo, podem drenar até 7,2 mA.
O circuito opera de fontes simples de 2,7 V a 5,25 V com um consumo interno típico de 1 mA.

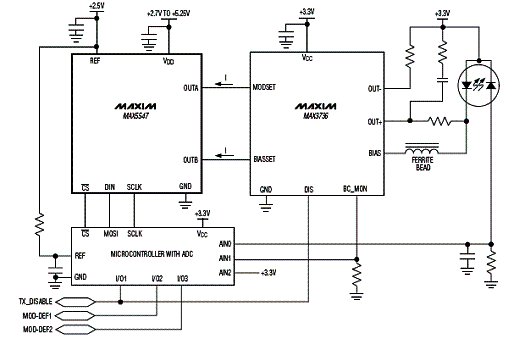

Na figura 1 temos um circuito típico de aplicação.
![Figura 1 - Circuito de aplicação do MAX5547.
Figura 1 - Circuito de aplicação do MAX5547.](/images/stories/componentes/com0367_01.gif)
O MAX5547 opera com uma referência interna de precisão de 2,5 V com 4 ppm/oC.
Dentre as aplicações sugeridas pela Maxim temos os driver de laser, corrente de polarização de diodos Pin, corrente de modulação, controle de potência, etc.
São os seguintes os destaques desse componente:
* DAC de duplo dreno de corrente
* Resolução de 10 bits
* Duas faixas de corrente programadas por software: 3,6 ou 1,2 mA
* Saídas que podem ser ligadas em paralelo para correntes até 7,2 mA (max)
* Referência interna de 2,5 V
* INL de +/- 4 LSB
* DNL de +/- 0,75 LSB
