O circuito integrado LMP7701 consiste num amplificador operacional rail-to-rail, com entrada CMOS e baixa tensão de offset, contando ainda com uma saída de precisão. (2006)
Esse componente faz parte da família LMP de dispositivos de precisao sendo ideal para aplicações como interface de sensores e outras relacionadas com instrumentação.
A garantia de baixa tensão de offset é menor do que +/- 200 uV e a faixa de correntes de polarização de entrada é de +/- 10 pA.
O componente possui ainda uma etapa rail-to-rail, que reduz o glitch CMRR normalmente associado a esse tipo de amplificador.
Na figura 1 temos uma aplicação típica para esse componente.

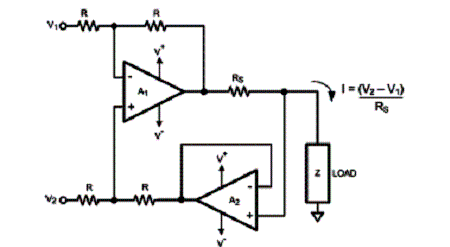

![Figura 1 - Fonte de corrente constante usando o LMP7701.
Figura 1 - Fonte de corrente constante usando o LMP7701.](/images/stories/componentes/com0366_01.gif)
Destaques:
* Tensão de offset de entrada: +/- 200 uV (max)
* Corrente de polarização de entrada: 300 fA
* CMRR: 130 dB
* Ganho sem realimentação: 130 dB
* Faixa passante para ganho unitário: 2,5 MHz
* Faixa de tensões de alimentação: 2,7 a 12 V
Aplicações:
* Interface de sensores de alta impedância
* Instrumentação alimentada por bateria
* Buffer DAC
* Amplificadores de alto ganho
* Filtros ativos
* Amplificadores para instrumentação
