Com a chegada da TV digital em nosso país aumenta o interesse por componentes que possam equipar os novos receptores. A National Semiconductor (www.national.com) tem uma ampla linha de circuitos integrados que atendem a essas necessidades.(2006)
O componente focalizado nesse artigo é o LM2426 que consiste num driver triplo monolítico para 30 MHz.
Esse componente, apresentado em invólucro de potência, mostrado na figura 1, tem as especificações para aplicações em HDTV.
![Figura 1 - Invólucro do Lm<sup>2</sup>426.
Figura 1 - Invólucro do Lm<sup>2</sup>426.](/images/stories/componentes/com0365_01.gif)

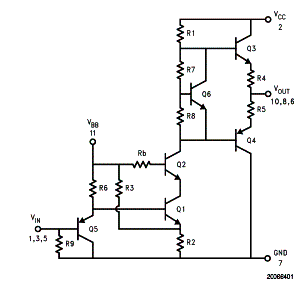

O diagrama equivalente a cada driver é mostrado na figura 2.
![Figura 2 - Circuito equivalente.
Figura 2 - Circuito equivalente.](/images/stories/componentes/com0365_02.gif)
Esse CI pode excitar diretamente os catodos do cinescópio, com um ganho fixo de -53 e uma elevada impedância de entrada. Suas características permitem a excitação direta de cargas capacitivas como são os catodos dos TRCs mas também admite cargas resistivas.
Destaques:
* Faixa de tensões de entrada de 0 a 5 V
* Excursão da tensão de saída até 130 Vpp
* Estável com cargas capacitivas de 0 a 20 pF
* Invólucro TO-220

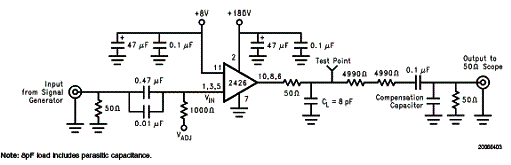

Na figura 3 temos um circuito de teste típico, através do qual as características desse componente podem ser comprovadas.
![Figura 3 - Circuito de teste.
Figura 3 - Circuito de teste.](/images/stories/componentes/com0365_03.gif)
Os resistores de 4990 OHMS formam com o resistor de 50 Ω um divisor resistivo de 400:1 para aplicação dos sinais num osciloscópio.
