A Allegro (www.allegromicro.com) anunciou em 2007 dois novos sensores de corrente de alta precisão para aplicações automotivas, baseados em efeito hall. Os novos sensores, denominados ACS714 e ACS715 são especialmentre projetados para atender às exigências de ambientes automotivos como, por exemplo, a faixa de temperaturas de operação de -40º C a +150º C.

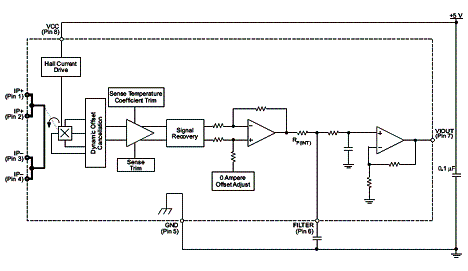

Os dispositivos consistem num sensor Hall linear com baixo offset e uma placa de condução de cobre perto da superfície do chip. A corrente que circula por essa placa cria o campo magnético que é sensoriado pelo dispositivo Hall, sendo convertida numa tensão proporcional.
A resistência dessa placa de condução é de apenas 1,2 mΩ o que significa uma perda muito pequena de potência no circuito sensor. Os dispositivos são fornecidos em invólucro SOIC8 sem chumbo, de acordo com as especificações RoHS.

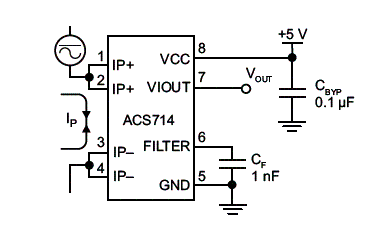

Na figura 1 temos um circuito típico de aplicação do componente.
