A Analog Devices (www.analog.com) está apresentando (em 2006) o conversor capacitância para digital AD7745 que tem por finalidade básica a simplificação de projetos que envolvem o uso de sensores capacitivos.
Sensores capacitivos são empregados numa infinidade de aplicações dada sua robustez, simplicidade e precisão. No entanto, a maior dificuldade está no circuito de interfaceamento que exige etapas intermediárias para se obter um sinal digital de saída.
Com o AD7745tudo isso é conseguido num único chip, pois esse componente converte diretamente capacitâncias para a forma digital.
Seus principais destaques são:
* Resolução até 21 ENOB
* Precisão de 4 fF
* Linearidade de 0,01%
* Capacitância em modo comum até 17 pF
* Sensor de temperatura on-chip
* Interface serial I2C
* Alimentação de 2,7 a 5,25 V
* Corrente de operação de 0,7 mA
* Faixa de capacitâncias a plena escala: +/- 4,7 pF
* Tolerante a capacitâncias parasitas em relação à terra até 60 pF
* Taxa de atualização de 10 a 90 Hz
* Invólucro TSSOP de 16 pinos

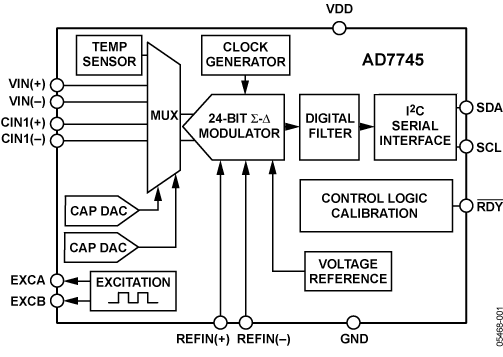

Na figura 1 temos o diagrama de blocos desse novo circuito integrado.
![Figura 1- Diagrama de blocos do AD7745 da Analog Devices.
Figura 1- Diagrama de blocos do AD7745 da Analog Devices.](/images/stories/componentes/com0354_01.png)
