O circuito integrado TPIC0298 da Texas Instruments consiste num duplo controle de alta corrente do tipo em ponte H completa. Este circuito pode controlar correntes de até 2 A nos dois sentidos sob tensões de 5 a 46 volts. Neste artigo descrevemos as principais características deste componente e damos um circuito prático, sugerido pelo próprio fabricante.
O TPIC0298 é projetado para controlar cargas indutivas como motores, relés, solenóides, motores de passo e outras cargas de alta tensão e alta corrente.
Todas as entradas são compatíveis com tecnologia TTL e cada saída é do tipo "totem-pole" com transistores Darlingtons que drenam uma fonte pseudo-Darlington.
Cada um dos drivers pode ser habilitado separadamente. As saídas 1Y1 e 1Y2 são habilitadas por 1EN e as saídas 2Y1 e 2Y2 são habilitadas por 2EN.
Com a entrada EN é levada ao nível alto, os canais associados estão ativos. Quando uma entrada EN está no nível baixo, o canal associado é desabilitado e levado a um estado de alta impedância.
Cada metade do dispositivo forma um driver reversível do tipo H-completo, sendo indicado para o controle de solenóides e motores.
A corrente de cada metade do driver pode ser monitorada pela conexão de um resistor no terminal de sensor (1E) e o terra e um outro resistor entre o terminal 2E e a terra.

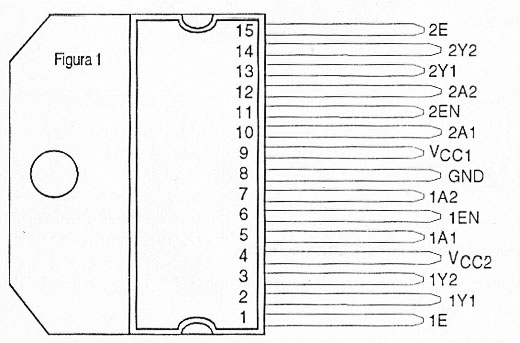

O circuito é fornecido em invólucro KV com o a pinagem mostrada na figura 1.

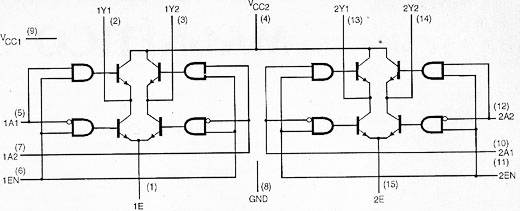

Na figura 2 temos o circuito equivalente interno.
Máximos Absolutos:
* Faixa de tensões lógicas (VCC1)..........-0,3 a 7 V
* Faixa de tensões de saída (VCC2).........-0,3 à 50 V
* Faixa de tensões de entrada (A, EN, VI)... -1,6 à 7 V
* Faixa de tensões de saída (Vo).........-2V à Vcc2-2V
* Tensão do terminal de emissor (1E e 2E)..-0,5V à 2,3V
* Corrente de entrada em A ou EN.................-15 mA
* Corrente de pico de saída......................2,5 A
* Corrente contínua de saída.....................2 A
* Dissipação a 25 graus centígrados..............3,575 W
* Dissipação à 75 graus centígrados..............25 W
Condições Recomendadas de Operação
* Tensão lógica de alimentação........ 4,5 à 7 V
* Tensão de saída VCC2................. 5 a 46 V
* Frequência de comutação...............40 kHz (max)
* Corrente de saída.....................2 A
Na figura 3 temos um circuito de aplicação para este componente.
Este circuito mostra metade de um TPIC0298 sendo usado para controlar um motor de 24 V x 2 A. O controle de velocidade é obtido a partir de um TLC555, a versão CMOS do conhecido timer 555. Este timer fornece pulsos de ciclo ativo variável para a entrada EN do TPIC0298.
Nesta configuração, a frequência de operação é de aproximadamente 1,2 kHz. O ciclo ativo é ajustável de 10% a 90% de modo a se obter uma larga faixa de velocidades do motor.
O sentido de rotação do motor é determinado pela lógica dada por um 7401. O circuito pode ser habilitado e desabilitado de acordo com o nível lógico na entrada EN. Uma tensão de alimentação de 5 V é prevista para os circuitos lógicos a partir de TL431 que consiste num regulador programável de tensão da Texas Instruments.
A tabela verdade dada a seguir mostra o comportamento do circuito:
| Habilitação (EN) | Direção Controle | 1Y1 | 1Y2 |
| H | H | alimenta | drena |
| H | L | drena | alimenta |
| L | X | desabilitado | desabilitado |
