Micrel (www.micrel.com) lançou (2007) um novo regulador Buck sincronizado contendo um LDO de 300 mA que opera numa freqüência de 2 mhz. O novo componente possui duas saídas, sendo uma com PWM de 2 MHz e a outra num LDO de 300 mA.

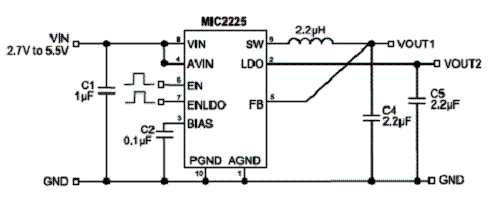

Na figura 1 temos um circuito típico de aplicação desse componente.
Dado seu tamanho extremamente pequeno, trata-se de solução ideal para equipamentos portáteis. As dimensões desse componente são de apenas 2 x 2 mm.
O dispositivo pode operar com entrada de 2,7 V a 5,5 V possuindo um MOSFET interno que pode fornecer uma corrente até 600 mA no modo PWM.
Características:
a) Conversor DC-DC
* Entrada de 2,7 a 5 V
* Modo PWM de 2 MHz
* Corrente máxima de saída 600 mA
* 95% de eficiência
* 100% de ciclo ativo máximo
* Opção de tensões fixas tão baixas como 1 V
* Capacitor de saída de 2,2 µF
* Shutdown térmico
* Livre de chumbo
b) LDO
* Tensão de entrada de 2,7 a 5,5 B
* 300 mA de corrente de saída
* Tensão de saída baixa até 0,8 V
* Shutdown térmico e limitação de corrente
Dentre as aplicações sugeridas estão os telefones celulares, PDAs e periféricos USB.
