O circuito integrado LM4985 da National Semiconductor (www.national.com) consiste num amplificador de baixo nível de ruído para fones de ouvido com acoplamento de saída selecionável capacitivo ou sem capacitor (OCL) e controle de volume controlado digitalmente (I2C).
Esse amplificador é capaz de fornecer uma potência de 38 mW(rms) por canal em carga de 32 Ω com 1% de THD quando alimentado com uma tensão de 3,6 V e operando no modo OCL. Com alimentação de 5,0 V e carga de 16 Ω, sua potência de saída será de 135 mW.
Os amplificadores "Boomer" são projetados especificamente para fornecer alta qualidade de áudio com um mínimo de componentes externos.
Como esse capacitor não precisa de capacitores de bootstrap ou snubbers ou ainda capacitores de saída, ele é especialmente indicado para equipamentos de baixa potência alimentados por bateria.
Para maior flexibilidade ele também pode ser configurado para operar com saídas simples acopladas por capacitor.

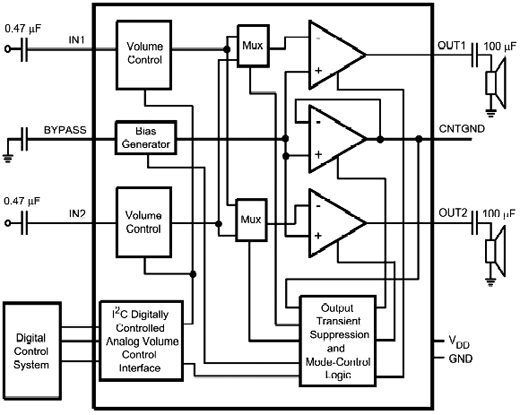

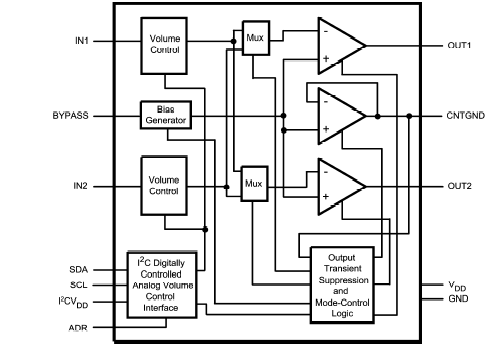

Na figura 1 temos o diagrama de blocos que representa esse novo componente da National Semiconductor.
Na figura 2 temos sua curva de resposta.
Na figura 3 temos um circuito típico de aplicação.
Destaques:
* Saída OCL ou acoplada capacitivamente
* Controle de volume controlado digitalmente I2C
* Faixa de controle de volume de -76 dB a +18 dB
* Modo shutdown de ultra baixo consumo
* Alimentação entre 2,3 V e 5,5 V
* Ruído ultra baixo.
* THD + N (f = 1 kHz) - Carga de 18 Ω OCL para 60 mW = 0,60%
Aplicações:
* MP3 players
* PDAs
* Telefones celulares
* Equipamentos eletrônicos portáteis
