O circuito integrado monolítico linear da Sanyo LA3301 contém os elementos principais para a elaboração de um decodificador estéreo para receptores de FM, sendo por isso encontrado em grande quantidade de equipamentos comerciais. Damos neste artigos as especificações principais deste componente de modo a facilitar o trabalho do técnico reparador que deve colecionar este tipo de informação.(1996)
O circuito integrado LA3301 é encontrado em invólucro DIL de 14 pinos e possui em seu interior as funções fundamentais para a decodificação de sinais de FM multiplex estéreo que são o amplificador de sinal composto, dobrador, decodificador, controlador de separação e driver para lâmpada indicadora.
Máximos Absolutos: (Ta = 25 graus centígrados)
Tensão máxima de alimentação: 20 V
Corrente máxima da lâmpada indicadora: 40 mA
Dissipação máxima de potência: 370 mW
Faixa de temperaturas de operação: -20 à +80 graus centígrados
Condições recomendadas de operação:
Tensão de alimentação: 4 à 20 V
Características de Operação:
(Ta = 25 graus centígrados, RL=3,3 k Ω, entrada= 100 mV, f = 1 kHz)
| min | tip | max | unidade | |
| Corrente quiescente: | - | 7.0 | 10,5 | mA |
| Resistência de entrada: | - | 20k | - | Ω |
| Separação de canais: | 30 | 45 | - | dB |
| Distorção Harmônica Total: - 0,3 1,0 % | ||||
| Tensão para acionamento da lâmpada (Vi) | 71 | 100 | 136 | mV |
| Balanço entre canais: | - | 0,2 | 2,0 | dB |
| Rejeição de SCA: | - | 55 | - | dB |

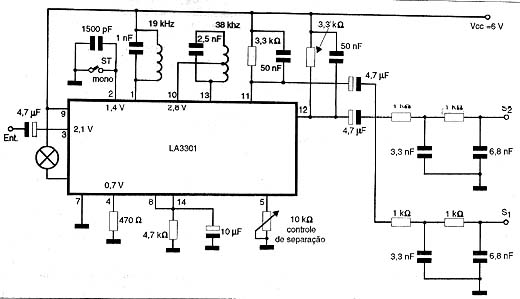

Na figura 1 temos um circuito de aplicação para este componente, como encontrado na maioria dos aparelhos comerciais em que ele é usado.
