Descrevemos um circuito integrado que pode ser encontrados em televisores portáteis monocromáticos. Para o técnico o conhecimento das suas funções e características é importante na detecção de defeitos.(1995)
O circuito integrado LA1385 da SANYO conta com um sistema completa de deflexão vertical para televisores monocromáticos. Neste integrado temos desde os circuitos do oscilador vertical e sincronismo até a saída de potência.

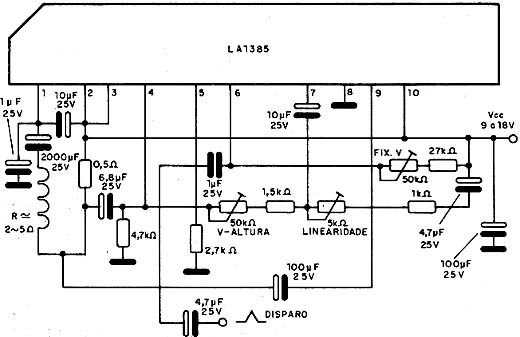

O LA1385 é apresentado em invólucro SIL de 10 pinos e na figura 1 temos o circuito de aplicação típico.
![LA1385
LA1385](/images/stories/componentes/com0292_01.jpg)
Apesar de ser basicamente indicado para televisores monocromáticos este integrado também pode ser encontrado em televisores em cores de pequenas dimensões.
As funções básicas do LA1385 são:
* Sincronização vertical
* Oscilação vertical
* Fornece o sinal dente de serra para a saída vertical
* Inclui etapa de potência de saída vertical
Além disso os destaques deste integrado em relação ao seu desempenho são:
* Operação numa ampla faixa de tensões de 9 a 18 V
* Pode fornecer até 2A de corrente de saída
* Utilização em qualquer tipo de TV B&P e em cores de pequeno porte
* Possui grande estabilidade de frequência independentemente das variações de tensão e de temperatura ambiente.
MÁXIMOS ABSOLUTOS (25 graus centígrados)
Tensão máxima de alimentação: 20 V
Corrente máxima de saída: 2 A
Dissipação máxima sem dissipador de calor: 2,5 W
Dissipação máxima com dissipador apropriado: 7,0 W
Faixa de temperaturas de operação: -20 a +75 centígrados
CARACTERÍSTICAS DE OPERAÇÃO (Vcc=12 V, fvo = 60 Hz)
min | tip | max | unidade | |
Corrente de alimentação (sem carga) | 15 | 30 | 46 | mA |
Tensão central de saída (sem carga) | 5,6 | 6,0 | 6,4 | V |
Frequência livre de op. | 53 | 60 | 67 | Hz |
Variação da frequência com a tensão (2 V de variação) | 0,2 | 1 | Hz | |
Faixa de duração dos pulsos | 300 | 480 | 600 | us |
Tensão de saturação de saída | - | 1,2 | 1,6 | V |
