O circuito integrado TDA3755 da Philips Components é utilizado em gravadores de videocassete no processamento do sincronismo, sendo importante para o técnico conhecer suas características para um trabalho de reparação. Neste artigo focalizamos este integrado dando suas principais características e aplicações.(1995)
O circuito integrado TDA3755 contém as seguintes funções:
* Separador de sincronismo adaptativo
* Integrador interno para o pulso de sincronismo vertical
* Saída de sincronismo composto e pulso vertical
* Oscilador controlado por corrente (CCO) com 320/321 vezes a frequência horizontal
* Detector de fase horizontal com saída de corrente
* Identificação de vídeo e circuito de mute
* Saída para o gatilhamento do pulso de burst
* Saída para teste de imagem
* Saída para a frequência de subportadora comutada em fase de acordo com o padrão VHS
* Correção rápida de fase da frequência da subportadora
* Entrada de seleção conforme a função PAL ou NTSC

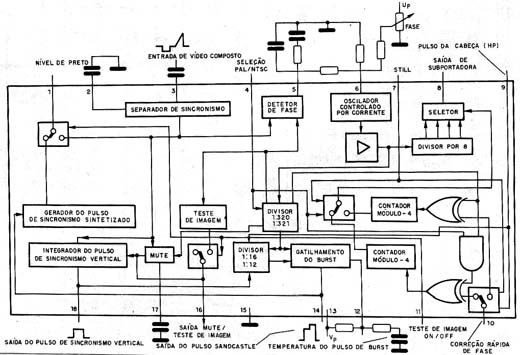

Na figura 1 temos um diagrama de blocos deste circuito integrado com destaque para as principais funções e componentes típicos externos.
As características elétricas básicas deste circuito integrado são:
* Tensão de alimentação (pino 13): 10 V (tip)
9,6 V (min)
13,2 V (max)
* Corrente de alimentação (pino 13): 24 mA
Separador de sincronismo:
* Tensão de entrada do pulso de sincronismo: 300 mV (tip)
* Tensão de saída do pulso de sincronismo: 7,3 V (min)
* Amplitude do pulso de sincronismo: 1 Vpp (tip)
* Resistência interna da fonte de vídeo: 1 k Ω (max)
Pulso de sincronismo vertical:
* Tensão de saída: 2,7 V (min)
Detector de fase:
* Faixa de captura: +/- 3,0% (min)
Oscilador:
* Frequência do oscilador:
PAL: 5,02 MHz (tip)
NTSC: 5,04 MHz (tip)
* Frequência de saída:
PAL: 627 kHz (tip)
NTSC: 629 kHz (tip)
* Saída senoidal: 3,0 Vpp (tip)
Entrada de seleção (pino 4)
* Tensão de entrada para NTSC: 0,3 V (max)
* Corrente de entrada: 20 uA
* Tensão de entrada para PAL: 2 V (min)

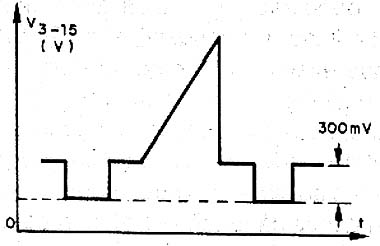

Na figura 2 temos a forma de onda do sinal de entrada do separador de sincronismo.
Observações:
* O nível de preto e o nível de topo de sincronismo são detectados internamente e armazenados em capacitores ligados aos pinos 2 e 3 do circuito integrado, respectivamente.
* O pulso de sincronismo vertical é desabilitado na função mute.
* No modo de teste de imagem, o pulso sintetizado de sincronismo é aplicado ao pino 1 e o pulso vertical passa a ser um bloco de pulsos ininterruptos de 192 us que disparam a cada transição do pulso da cabeça (HP) obtidos no pino 9.
As formas de sinal desses pulsos são mostradas na figura 3.
* O ajuste do oscilador durante o teste de imagem é feito de modo que a tensão entre os pinos 11 e 15 seja maior que 4,8 V, que a tensão entre os pinos 7 e 15 seja 0 V e que a tensão entre os pinos 4 e 15 seja maior que 2 V ou circuito aberto. No pino 8 deve-se obter fosc/8.
* A faixa de operação e captura são determinadas pelo resistor ligado entre os pinos 5 e 6.
* A fase da subportadora inferior é comutada de acordo com o padrão VHS. O circuito tem um transistor PNP na configuração de seguidor de emissor com uma carga resistiva interna de 10 k Ω ao Vp.
* A tensão de saída no pino 5 é desabilitada durante o modo de teste de imagem.
* O pulso de gatilhamento do burst é sobreposto a um pulso horizontal sem interrupção. Ele é suprimido 16 vezes, começando com cada transição do pulso da cabeça no pino 9. Se um pulso de sincronismo vertical durante este período os pulsos de gatilhamento do burst são suprimidos até a linha 12 e linha 324 respectivamente. Em cada evento, o número de burst suprimidos é par.
* A temporização da parte superior do pulso sandcastle é determinado pelos componentes ligados ao pino 12 e independente das variações da tensão de alimentação.
* A correção de fase rápida dos pulsos tem por referência o pulso de gatilhamento do burst. Para cada transição do nível alto para o nível baixo do pulso de correção a correção é de -90 graus se o pulso da cabeça estiver no nível baixo e +90 graus se o pulso da cabeça estiver no nível alto.

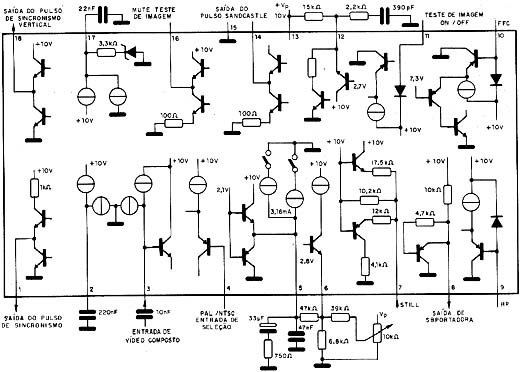

Na figura 4 temos um diagrama de aplicação típico para o circuito integrado TDA3755.
