Os circuitos integrados LA180 e LA182 da Sanyo consistem em amplificadores de áudio de dois canais, usados principalmente em pequenos rádios e gravadores de fita. Encontrados em aparelhos comerciais, estes integrados devem ser bem conhecidos dos técnicos que desejam ter segurança na manutenção dos equipamentos que os utilizam. Nesta artigo, focalizamos suas características e damos os seus circuitos típicos.(1995)

Os dois canais constantes desses circuitos integrados podem ser usados separadamente nas aplicações estéreo, ou ainda ligados em ponte para uma versão mono de maior potência.

O LA4180, por exemplo, fornece 1 W por canal na versão estéreo com alimentação de 6 V e carga de 4 Ω e 2,8 watts na configuração em ponte, com 6 V de alimentação e carga de 4 Ω.

O LA4182 fornece 2,3 W por canal com alimentação de 9 V e carga de 4 Ω. Para a configuração em ponte a potência é de 4,7 watts com alimentação de 9 V e carga de 8 Ω.

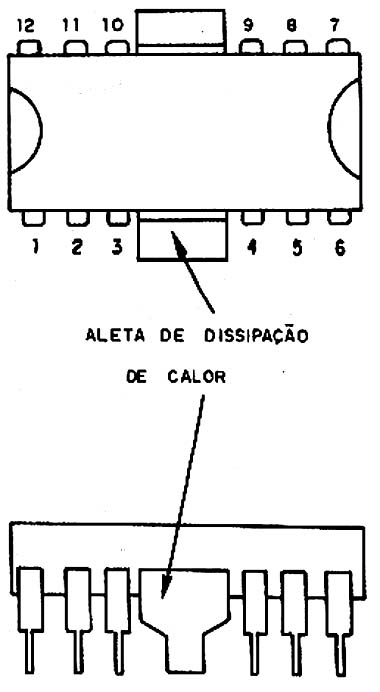

Na figura 1 temos o invólucro DIL com dissipador em que são encontrados estes circuitos integrados.



Invólucro do LA4180/4182
Invólucro do LA4180/4182





Características adicionais importantes são dadas a seguir:



LA4180 LA4182

Tensão máxima de alimentação:

LA4180 = 9 V

LA4182 = 11 V



Tensão recomendada de alimentação:

LA4180 = 6 V

LA4182 = 9 V



Carga recomendada estéreo:

LA4180 = 2 a 8 Ω

LA4182 = 4 a 8 Ω



Carga recomendada ponte:

LA4180 = 4 a 8 Ω

LA4182 = 8 Ω



Corrente quiescente típica:

LA4180 = 40 mA

LA4182 = 40 mA



Ganho de tensão típico:

LA4180 = 45 dB

LA4182 = 45 dB



Resistência de entrada típica:

LA4180 = 30k

LA4182 = 30k

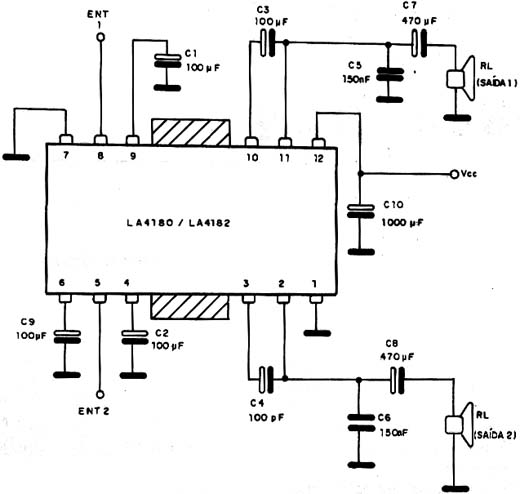

Na figura 2 temos o circuito típico de aplicação para a versão estéreo dos dois circuitos integrados abordados neste artigo.



Circuito para aplicação estéreo.
Circuito para aplicação estéreo.





As funções dos componentes neste circuito são as seguintes:

C1, C2 - capacitores de feedback que determinam o corte de baixa frequência.

C3, C4 - Bootstrap. Se estes capacitores forem diminuídos a potência de saída nas baixas frequências diminui.

C5, C6 - Prevenção de oscilações. Devem ser de filme de poliéster. Os eletrolíticos podem causar oscilações sob condições de baixas temperaturas.

C7, C8 - Saída de áudio - a frequência de corte depende destes capacitores.

C9 - Desacoplamento - este capacitor é usado no filtro de ripple.

C10 - Desacoplamento de fonte



O ganho de tensão na configuração estéreo depende da relação entre os resistores internos ao circuito integrado.

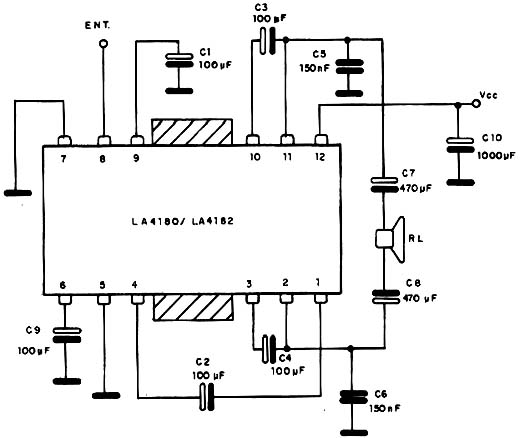

A configuração para aplicação mono em ponte é mostrada na figura 3.



Circuito para aplicação mono (BTL).
Circuito para aplicação mono (BTL).



Nesta configuração, metade do circuito integrado atua como amplificador não inversor, enquanto que a outra metade como inversor, de modo que o mesmo sinal aparece na carga, com as fases invertidas, resultando assim em maior potência.

O sinal de um amplificador interno é retirado do pino 4 onde existe um divisor de tensão e aplicado via C2 à entrada do outro amplificador no pino 1, onde ocorre a inversão de fase.



RECOMENDAÇÕES AO USAR O CI

* É muito importante manter as condições de alimentação dentro dos máximos especificados para que não ocorra a queima do componente.

* Curto-circuitos entre terminais podem aplicar em pontos sensíveis do circuito integrado tensões acima das especificadas como limite e isso pode causar a queima do componente.

* A carga não deve ser curto-circuitada. Isso pode causar a queima do componente, já que não há proteção interna.

* O circuito integrado, quando usado em rádios, deve ser mantido longe da antena de ferrite.



Datasheet do LA4180

Datasheet do LA4182
