Os monitores de vídeo são parte integrante de qualquer computador moderno. E, como estes dispositivos nada mais são do que pequenos televisores no princípio geral de funcionamento, com cinescópios e características que lembram os televisores monocromáticos e em cores, o técnico deve estar preparado para sua manutenção. No entanto, para isso, o técnico deve conhecer os principais componentes que são usados nestes aparelhos e um deles é o LM1203 da National Semiconductor (agora empresa do grupo Texas Instruments) que contém um sistema amplificador de vídeo completo RGB. Como este componente também tem outras aplicações importantes, vamos focalizá-lo de uma forma mais ampla neste artigo.(1995)
O LM1203 da National Semiconductor contém um sistema completo de faixa larga para amplificação de sinais de vídeo RGB com alta resolução. Sua aplicação principal é em monitores de vídeo.
Internamente, este circuito integrado, além de três amplificadores de vídeo casados, contém três entradas diferenciais gatilhadas para comparadores chaveadores de nível de preto para efeito de controle de brilho e três atenuadores casados para controle de contraste.
Cada amplificador permite que o ganho seja ajustado na faixa de 4 a 10.
Encontramos também, neste circuito integrado, uma tensão de referência para as entradas de vídeo.

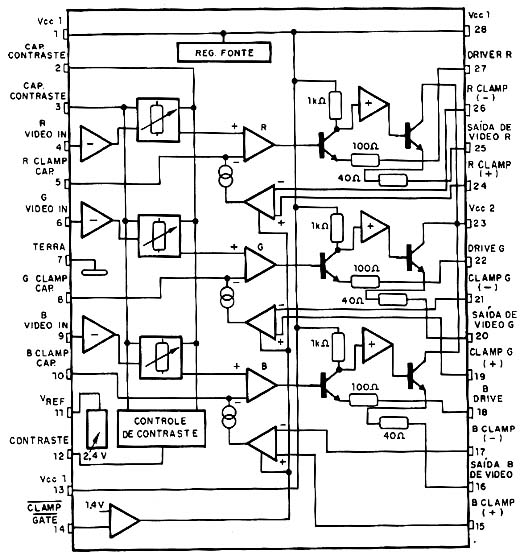

Na figura 1 temos o diagrama de blocos do LM1203.
Dentre os principais pontos que o fabricante destaca para este componente temos:
* Faixa passante para os amplificadores: 70 dB @ - 3 dB
* Casamento de características: 0,1 dB ou 1,2%
* Possibilidade de se fazer o controle independente de ganho de cada amplificador
* Driver com saída de baixa impedância
Características Elétricas:
* Tensão máxima de alimentação: 13,5 V
* Corrente máxima de saída de vídeo: 28 mA
* Dissipação total máxima: 2,8 W
* Corrente de alimentação típica: 73 mA
* Tensão de referência de vídeo: 2,4 V (tip.)
* Faixa passante: 70 MHz (tip.)

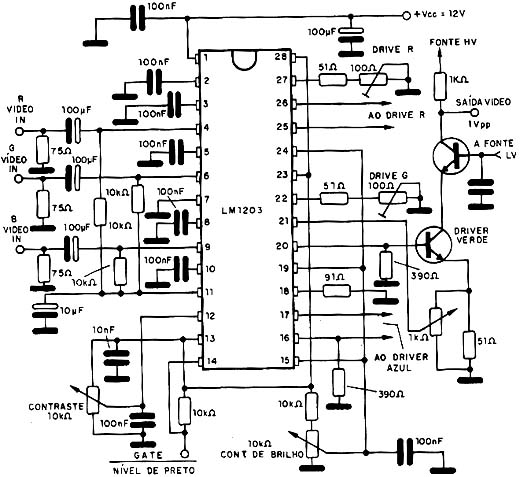

Na figura 2 temos um circuito de aplicação típico deste componente.
Como nos monitores de vídeo temos entradas em separado para os sinais de croma, cada amplificador já opera com o sinal da cor correspondente que deve então ser aplicado ao circuito de potência correspondente.
Os controles externos de brilho e contraste do circuito integrado permitem ajustar o ponto de funcionamento de modo a se obter a melhor imagem.

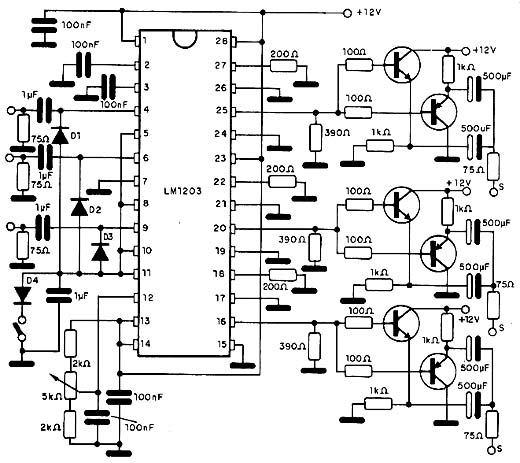

Uma outra aplicação interessante para este circuito integrado é a que permite o envio dos sinais amplificados por meio de cabos coaxiais. Esta aplicação é mostrada na figura 3.
Os capacitores de 500 µF na saída fixam o limite inferior da resposta de frequência em aproximadamente 4 Hz.
No pino 12 temos o ajuste de contraste que atua sobre o ganho dos amplificadores.

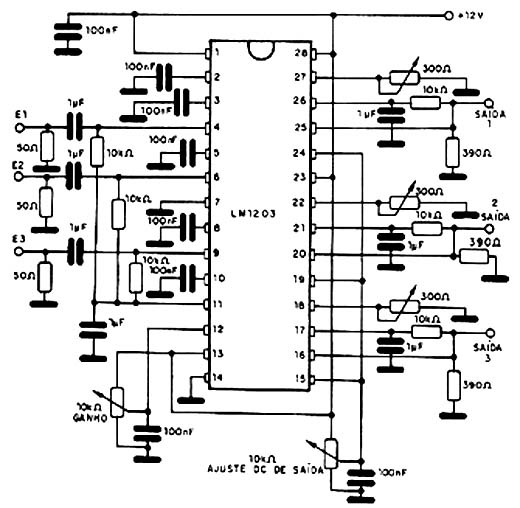

Uma outra aplicação é mostrada na figura 4 em que temos um amplificador de alta frequência de três canais com feedback não gatilhado. Este circuito se destina a aplicações que não sejam a amplificação de sinais de vídeo.
