Fontes de Alimentação de equipamentos modernos devem apresentar o máximo de rendimento, com uma pequena queda de tensão ao conduzir, o que é fundamental principalmente para os circuitos que usam baterias. Os LDOs são portanto componentes fundamentais na regulagem de tensão de fontes lineares.(2008)
Os circuitos integrados MAX8902A e MAX8902B da Maxim (www.maxim-ic.com) são exemplos de componentes que apresentam essas características. O primeiro é indicado para aplicações com tensão fixa e o segundo pode ter sua tensão de saída ajustada em diversos valores.
Dentre as aplicações sugeridas para esse componente temos:
* Computadores notebook
* MP3 e Mídia Players portáteis
* Fones sem fio
* GPS
* Telefones inteligentes
Os MAX8902-8902B podem fornecer correntes de saída até 500 mA, sendo fornecidos em invólucro TDFN com apenas 2 mm x 2 mm de dimensões. A corrente de repouso típica é de 80 uA.
Além das características de baixa queda de tensão esses componentes têm ainda um baixo nível de ruído de 18 uV rms entre 10 Hz e 100 kHz.

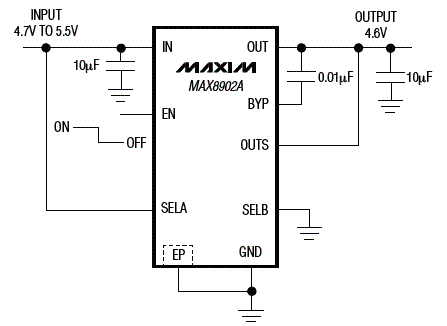

Na figura 1 temos a configuração típica para o MAX8902A
A faixa de tensões de entrada vai de 1,7 V a 5,5 V e a faixa de tensões de saída de 0,6 V a 5,3 v, com uma precisão de saída de +/- 1,5 % e uma queda máxima de tensão com carga de 500 mA de apenas 100 mV.
O dispositivo possui ainda proteção térmica contra sobrecarga, uma corrente menor do que 1 uA para a condição shutdown e uma proteção contra inversão de polaridade.

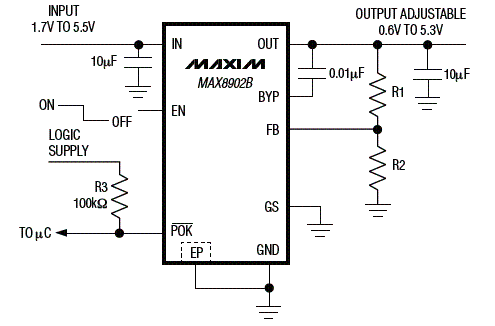

Para o MAX8902A a tensão de saída pode ser ajustada para 1,5, 1,8, 2,0, 2,5 , 3,0, 3,1 , 3,3, 4,6 e 4,7 V usando as entradas SELA e SELB. Para o MAX8902B o ajuste da tensão de saída é feito por um divisor resistivo, conforme mostra o circuito de aplicação da figura 2.
Outros destaques são o PSSR de 92 dB em 5 kHz e uma proteção contra curto-circuito em 700 mA.
