A Linear Technology (www.linear.com) anunciou (em 2008) o LTC3545, um regulador tipo buck triplo de alta eficiência capaz de fornecer saídas de 800 mA e operando numa freqüência de 2,25 MHz, tudo isso num invólucro QFN de apenas 3 x 3 mm.
Usando uma arquitetura de modo de corrente, o LTC3545 pode operar com tensões de entrada na faixa de 2,25 V a 5,5 V, o que o torna ideal para aplicações com células únicas de Litio-Íon, multi células alcalinas, Nicad e NiMH.
Esse componente pode gerar tensões baixas como 0,6 V e que permite ele seja usado para alimentar as últimas gerações de DSPs e microcontroladores de baixa tensão. A freqüência elevada de comutação permite o uso de capacitores pequenos de cerâmicas e indutores de pequeno valores, solução
ideal para aplicações portáteis em que espaço e custo são importantes.
As chaves internas do LTC3545 permitem que o dispositivo alcance eficiências até 95% enquanto que a operação do modo burst minimiza a corrente quiescente para apenas 58 uA sob condições de nenhuma carga. Para aplicações que exigem baixos níveis de ruído o componente pode operar no modo "pulse skipping" para reduzir o ripple de saída.

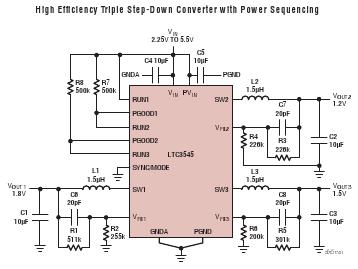

Na figura 1 temos um circuito típico de aplicação.

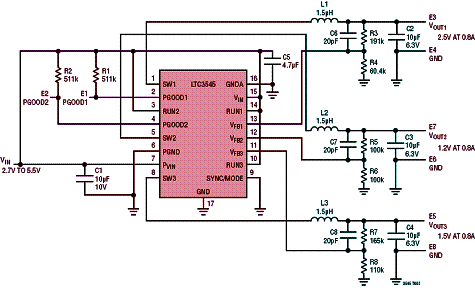

Outra aplicação é mostrada na figura 2.
Destaques:
* Três saídas de 800 mA
* Alta eficiência; até 95%
* 2,25 a 5,5 V de tensão de entrada
* Baixo ripple: menor que 20 mVpp no modo Burst
* Freqüência de comutação: 2,25 MHz
* Indicadores power good
* Sincronismo externo de 1 MH a 3 MHz
* Invólucro de 16 pinos QFN
