A Linear Technology anunciou o lançamento do LT1939, (2008) um regulador chaveado do tipo reduto 9step-down) para 25 V x 2 A, e um controlador linear no mesmo invólucro DFN de 3 x 3 mm.
O LT1939 opera na faixa de tensões de entrada de 3 V a 25 V, o que o torna ideal para aplicações na regulagem de tensão de uma grande gama de fontes como fontes industriais, baterias de uso automotivo, adaptadores AC/DC não estabilizados, etc.
A corrente máxima de saída chega aos 2 A e a tensão de saída pode ser tão baixa como 0,8 V. A freqüência de comutação é sincronizável de 250 kHz a 2 MHz, o que torna fácil eliminar problemas de ruídos em aplicações sensíveis.

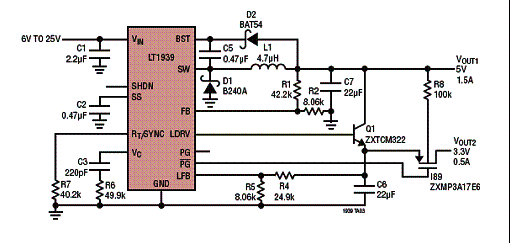

Na figura 1 temos um circuito de aplicação.

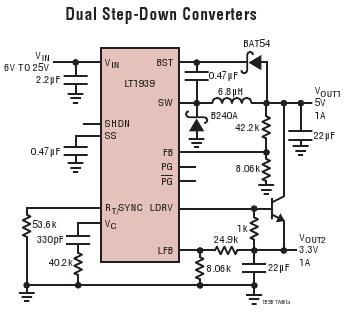

A figura 2 mostra outro circuito prático com este componente.
Características:
* Faixa de tensões de entrada: 3 V a 25 V
* Proteção contra curto circuito em toda a faixa de tensões de entrada
* 2 A de corrente máxima de saída
* Freqüência fixa ou sincronizável de 250 kHz a 2 MHz.
* Saída a partir de 0,8 V
* Power good
* Corrente deShutodown de 12 uA
