O circuito integrado LM5072 da National Semiconductor (www.national.com) , consiste num controle dispositivo alimentado (Powered Device ou PD) de interface e controlador por modulação de largura de pulso (PWM) que proporciona uma solução completa de alimentação compliante com o padrão IEE-802af para conexão de PD de energia sobre Ethernet.(PoE - Power over Ethernet). (2008)
O controlador integra as funções necessárias para implementar tanto uma interface PD alimentada e um conversor DC-DC com um número mínimo de componentes externos.
O LM5072 proporciona a flexibilidade do PD para também aceitar alimentação de fontes auxiliares como adaptadores AC, numa boa gama de configurações.
A baixa Rds(on) da interface hot-swap MOS-FET e limite de corrente DC programável estende a gama de aplicações desse componente até duas vezes o nível determinado pelo padrão 802-3af.
A tensão máxima de 100 V simplifica a seleção do supressor de transientes que protege o PD de transientes presentes na rede. O LM5072 inclui um controlador PWM fácil de usar que facilita a implementação de diversas fontes de alimentação de topologia simples.
Dentre as aplicações sugeridas pela National temos:
* Dispositivos alimentados PoE compatíveis com o padrão IEEE 802.3af
* Aplicações não específicas
* Alimentação de dispositivos de alta potência através de Ethernet.

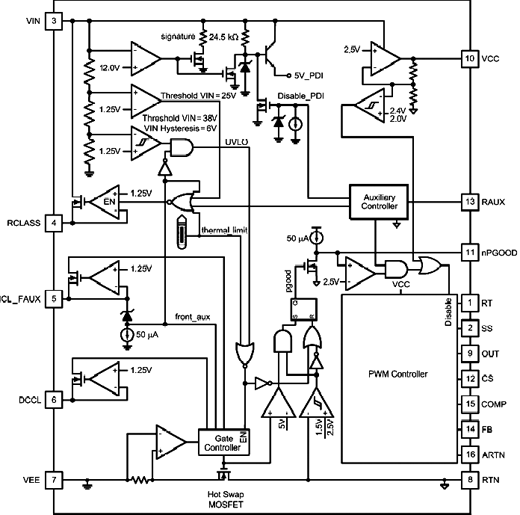

Na figura 1 temos o diagrama de blocos do dispositivo.

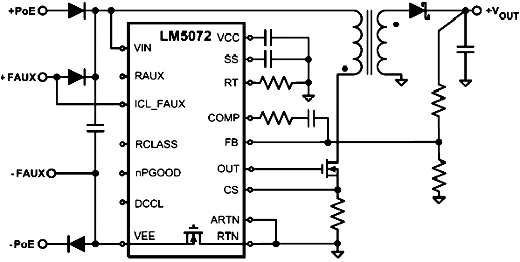

Na figura 2 temos um diagrama simplificado para uma aplicação do circuito integrado LM5072.

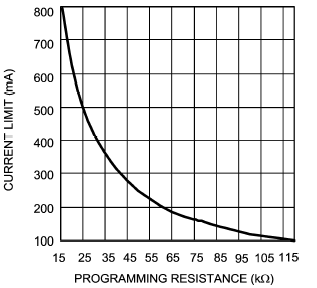

O desempenho do dispositivo é mostrado no gráfico da figura 3.
O circuito integrado LM5072 é fornecido em invólucro TSSOP-16 EP.
