O circuito integrado ISL43240 da Intersil (www.intersil.com) consiste em quatro chaves SPDT analógicas CMOS projetadas para operar com fontes de alimentação simples de 2 a 12 V, ou de fontes simétricas de +/-2 V a +/- 6 V.
Suas aplicações-alvo incluem equipamentos alimentados por bateria, os quais podem se beneficiar do baixo consumo do dispositivo.
Este consumo é de apenas 5 uW e a corrente de fuga máxima é da ordem de 5 nA no máximo.
A resistência Rds(on) é de apenas 5 Ω e a velocidade de comutação elevava, alcançando o Ton um valor de 52 ns e o Toiff de 40 ns.
O dispositivo pode ser usado como SPDT quádrupla ou ainda como um multiplexador de 2:1 quádruplo ou 4:1 simples ou ainda um multiplexador diferencial de 2 canais.

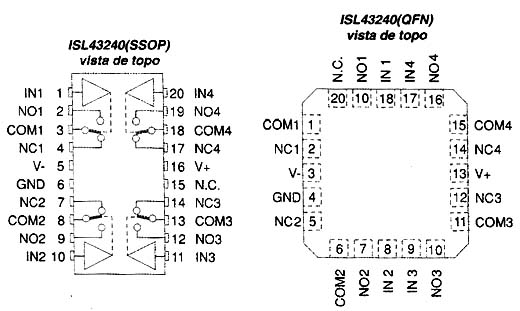

Na figura 1 temos as configurações para os dois tipos de invólucros em que este componente é disponível.
![](/images/stories/componentes/com0245_01.jpg)
Destaques:
* Quatro chaves SPDT independentes
* Consumo ultrabaixo: < 5 uW
* Compatível com lógica TTL e CMOS
* Baixa carga de injeção: 5 pC (max)
* Casamento de resistências Rds(on) entre os canais: < 1 ohm
Aplicações:
* Equipamentos alimentados por bateria
* Sistemas de comunicação
* Equipamento de teste
* Equipamento médico
* Chaveamento de áudio e vídeo
* Circuitos de uso geral
A Intersil fornece o Application Note AN557 e o Technical Brief TB363 para mais informações sobre o uso deste tipo de dispositivo.
