(2007) Na linha de produtos para conectividade, a AVAGO Technologies (www.avago.com) destaca o ATF-54143, um Amplificador de Baixo Ruído (LNA) para a faixa de 3,3\GHz a 3,8 GHz, conforme a IEEE 802.16a.
O dispositivos consiste num circuito PHEMT no modo de enriquecimento, projetado para ser usado em aplicações de baixo custo desde a faixa de VHF até 6 GHz.

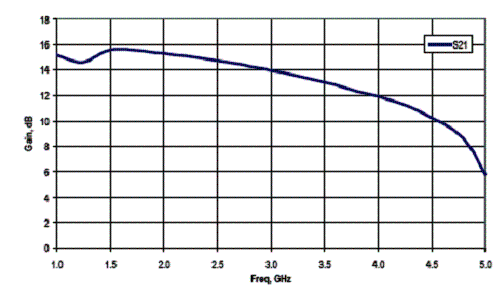

A figura 1 mostra a faixa de freqüências de operação desse dispositivo, com as características em toda sua extensão.
![](/images/stories/componentes/com0233_01.gif)
A tecnologia no modo de enriquecimento proporciona uma performance superior sem a necessidade de uma fonte de tensão negativa para a comporta do amplificador.
O ATF-54143 é projetado para operar com uma fonte de alimentação Vdd de 3,6 V, e quando a tensão de polarização é de 3,0 V a corrente é de 60 mA.
O circuito é projetado para ter uma figura de ruído nominal de 0,86 dB com um ganho para pequenos sinais de 13 dB em 3,5 GHz.

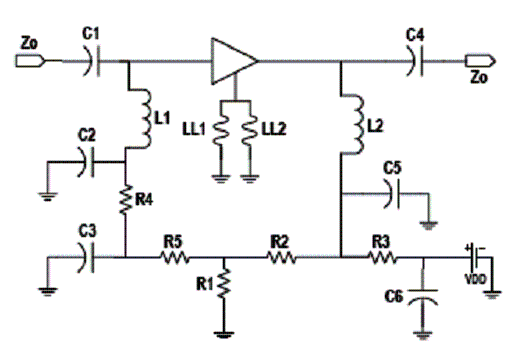

Na figura 2 temos o diagrama do amplificador.
![](/images/stories/componentes/com0233_02.gif)

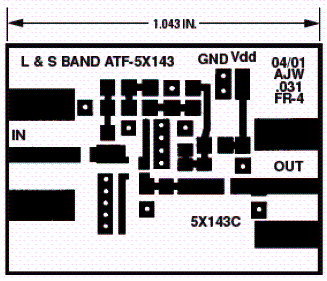

A placa de circuito impresso sugerida pela Avago é mostrada na figura 3.
![](/images/stories/componentes/com0233_03.gif)
Essa é uma placa de demonstração, devendo-se tomar cuidado com a qualidade do material usado nessa placa, pois podem ocorrer perdas devido à constante dielétrica variável, além de outros fatores.
Os componentes usados são:
C1 - 1,5 pF
C2, C5 - 3,6 pF
C3, c6 - 10 nF
C4 - 3,6 pF
L1 - 33 mH
L2 - 10 mH
LL1, LL2 - conforme application note (*)
R1 - 300 Ω
R2 - 1200 Ω
R3, R4 - 10 Ω
R5 - 49,9 Ω
Q1 - ATF-54143 (Avago Technologies)
(*) Mais informações sobre os componentes e esse amplificador podem ser obtidas no Application Note 5331 no site da Avago.

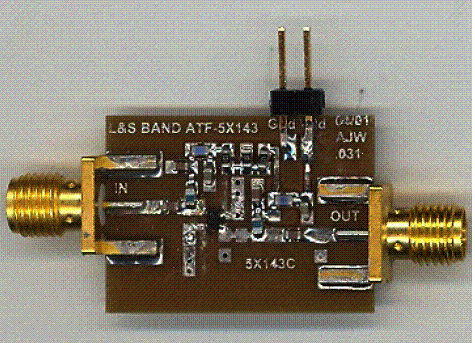

![Na foto, a montagem na placa sugerida no artigo.
Na foto, a montagem na placa sugerida no artigo.](/images/stories/componentes/com0233_04.gif)
