A Allegro Microelectronics (www.ellegromicro.com) lançou em 2007 um novo sensor hall de dois canais capaz de detectar o sentido de movimento. O sensor, bastante robusto, precisa de um mínimo de componentes externos para proteção contra falhas, transientes e ESD.
O novo sensor é especialmente indicado para aplicações com encoders com imãs, fornecendo sinais que podem indicar tanto a velocidade como o sentido de rotação. O novo sensor, denominado A3423, possui elementos internos alinhados com uma precisão melhor do que 1 micrometro.
O dispositivo é extremamente sensível e estável com a temperatura, tornando seu uso ideal em ambientes rudes como os automotivos e industriais. Os elementos do sensor são separados de 1,63 mm, o que proporciona uma excelente detecção de velocidade e sentido mesmo operando com pequenos objetos.
Amplificadores de muito pequeno desvio garantem a simetria entre os sinais. Um regulador on-chip permite que o dispositivo seja alimentado numa ampla faixa de tensões de operação, entre 3,8 V e 24 V.

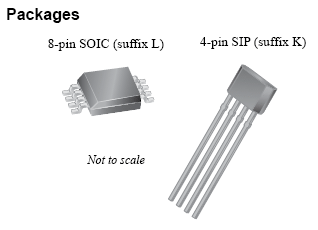

O A3423 é fornecido atualmente em invólucro SIP de 4 pinos, no entanto, deve-se produzir o componente também em invólucro SOIC de 8 pinos para montagem em superfície, aproximadamente a partir de setembro de 2007. Na figura 1 esses invólucros.
![](/images/stories/componentes/com0227_01.gif)

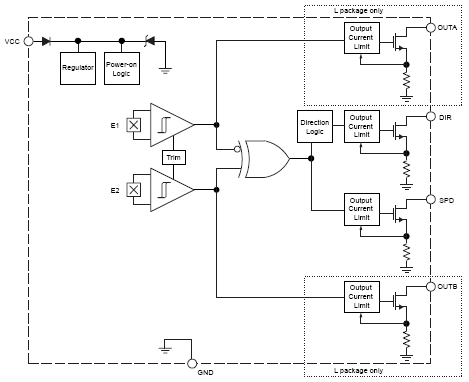

Na figura 2 temos o diagrama de blocos desse componente.
![](/images/stories/componentes/com0227_02.gif)
![](/images/stories/componentes/com0227_03.jpg)
