(2008) A Atmel (www.atmel.com) possui na sua linha de produtos um módulo de efeitos e um kit de avaliação para o microcontrolador ATSAM3303, o qual consiste numa placa de avaliação para afeitos de áudio de baixo custo.
Além do microcontrolador ATSA3303, a placa 330FX-EK possui ainda:
* Um codec de áudio econômico: UDA1345TS- Philips (96 db SNR)
* Serial EEPROM de 128 k- Atmel At25128AN
* SRAM de 128 k x 16 - cypress CY621VLL
O 330FX-EK pode operar de dois modos:
* Modo programa em que as ferramentas de software são habilitadas para programar a EPROM para o modo independente de funcionamento.
* Modo independente - em que o ATSAm3303 pode carregar o programa da EEPROM serial quando a alimentação é ligada. O programa é então executado da memória RAM interna, podendo conversar com dispositivos externas via porta serial MIDI.
O projeto da Atmel tem 5 conectores, utilizados com as seguintes finalidades:
* M-DIN-8 para porta MIDI controlada pelo PC e programação da memória EEPROM serial.
* 1-14 - para LCD paralelo de 3,3 V
* Mini-jack estéreo - para linha de conexão de entrada estéreo - 1 Vrms
* Mini-jack estéreo - saída de áudio estéreo
* Fonte de alimentação 6 v a 12 v

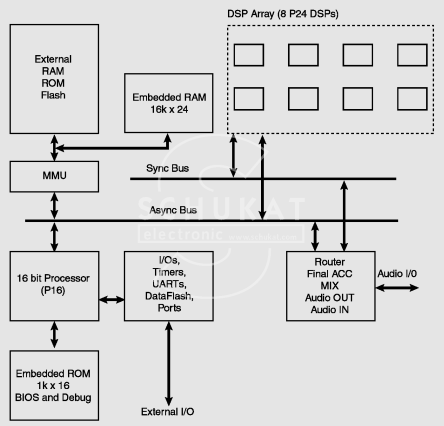

Na figura 1 temos o diagrama de blocos do ATSAM3303.
![](/images/stories/componentes/com0224_01.png)

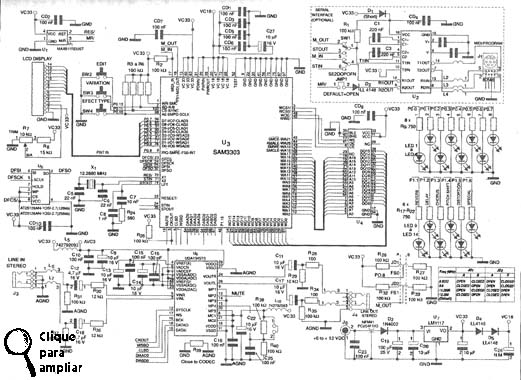

Na figura 2 temos o diagrama completo do módulo de efeito.
