(2008) O circuito integrado LX2206 da Microsemi (www.microsemi.com) consiste num carregador de baterias lítio-ion de dois níveis para conexão na porta USB de computadores.
Esse componente podem carregar baterias Lítio-Ion ou Lítio-Polímero com correntes programáveis para qualquer valor entre 50 mA e 1 a.

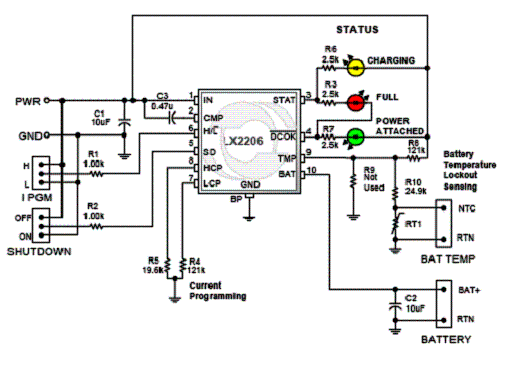

Na figura 1 temos o diagrama de um carregador usando esse componente que pode ser usado para carregar baterias de MP3 players, PDAs, PMCs, câmeras digitais e muito mais.
![](/images/stories/componentes/com0222_01.gif)
A Microsemi oferece uma placa de avaliação para esse produto, cujas informações podem ser acessadas diretamente no site da empresa.
O circuito entra automaticamente no modo de baixa corrente de consumo quando a alimentação é removida ou ainda quando o comando shutdown indica que isso deve ser feito.
Existem diversos recursos de proteção no dispositivo entre eles contra excesso de corrente, inversão de polaridade e também aumento excessivo de temperatura.
Duas correntes de carga podem ser programadas e, além disso, existe a indicação de power good, e também quando a bateria se encontra completamente carregada.
