(2008) O circuito integrado TDA7100 da Infineon Technologies (www.infineon.com) consiste num transmissor ASK/FSK para operação na faixa de freqüências entre 433 e 435 MHz.
Esse circuito integrado apresenta um elevado grau de integração precisando apenas de um poucos componentes externos para exercer sua função.
O dispositivo contém um sintetizador PLL totalmente integrado e um amplificador de potência de alta eficiência, capaz de excitar diretamente uma antena.
Um projeto especial de circuito e um projeto único de amplificador são usados para se minimizar o consumo de corrente e com isso prolongar a vida útil da bateria.
Os principais destaques desse componente são:
* Sintetizador de freqüência totalmente integrado
* VCO sem componentes externos
* Modulação ASK e FSK
* Faixa de freqüências de 433 a 435 MHz
* Amplificador de potência de 5 dBm (tip)
* Baixa corrente de alimentação
* Faixa de tensões de alimentação de 2,1 a 4 V
* Modo power down
* Oscilador a cristal de 13,56 MHz
* Chave FSK
* Saída de clock dividida para uC

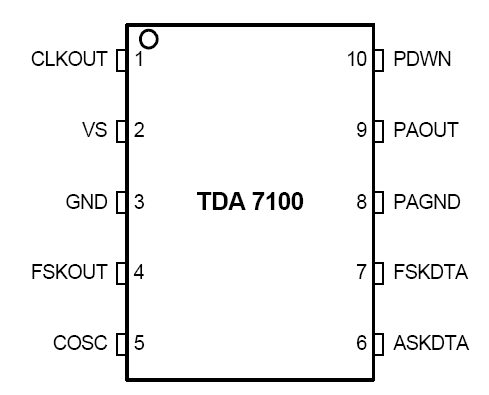

O TDA7100 é fornecido em invólucro DIL de 10 pinos com a pinagem mostrada na figura 1.
Dentre as aplicações sugeridas pelo fabricante temos os sistemas de controle remoto, sistemas de alarmes e sistemas de comunicações de dados.

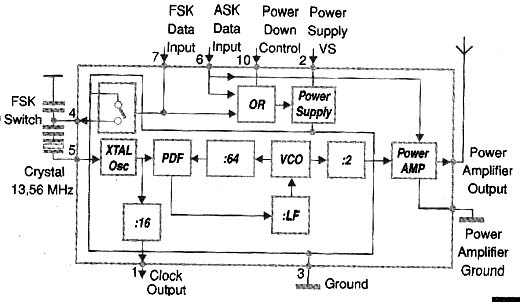

O diagrama de blocos desse componente é mostrado na figura 2.
