A Texas Instruments (www.ti.com) lançou recentemente (2012) o INA827, um amplificador para instrumentação (INA) de baixo custo que apresenta um consumo extremamente baixo e opera tanto a partir de fonte simples como fonte simétrica.
O circuito é otimizado para ter o menor desvio possível com a variação da temperatura, apenas 1 ppm por grau Celsius com ganho 5, e não necessita de resistor externos. No entanto, com um resistor externo, o ganho pode ser ajustado para valores entre 5 e 1000.
O CMRR deste componente é de 88 dB com ganho 5, em frequências até 5 kHz. Usando a saída Rail-rto-Rail, o dispositivo pode ser usado em aplicações com alimentação tão baixa como 2,7 V de fonte simples ou fontes simétricas até +/-18 V.
O circuito tem ainda proteção contra sobretensão até 40 V e é fornecido em invólucro MSOP-8. Na figura 1, o diagrama equivalente. Mais informações podem ser obtidas no datasheet disponível no site da Texas Instruments.

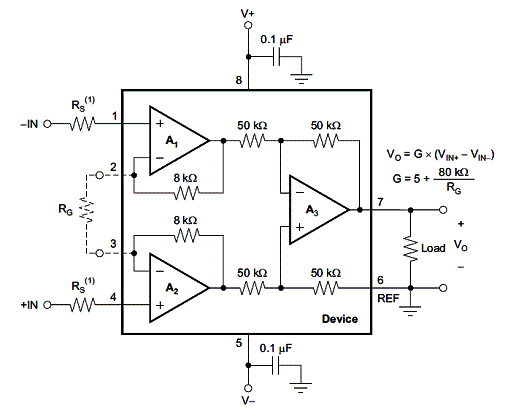

![Figura 1 - Diagrama de blocos do INA827 Figura 1 - Diagrama de blocos do INA827](/images/stories/componentes/com0571_01.gif)

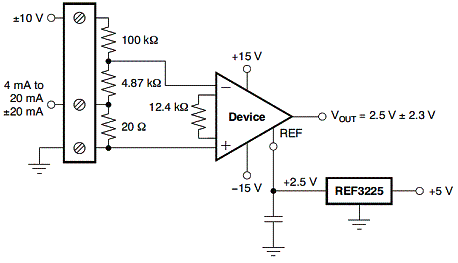

Na figura 2 temos uma aplicação para uma interface de 4-20 mA para instrumentação e PLC.
![Figura 2 - Aplicação numa interface de 4-20 mA para PLC Figura 2 - Aplicação numa interface de 4-20 mA para PLC](/images/stories/componentes/com0571_02.gif)
