Este novo componente da Texas lançado em junho de2012 consiste num quádruplo driver serial tipo low-side para correntes até 2 A, operando com alimentações de 8,2 a 40 V.

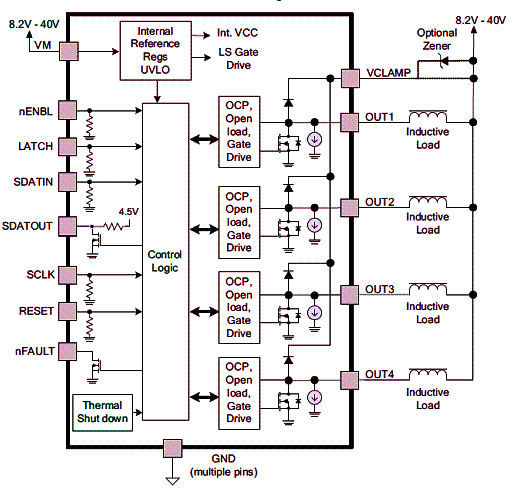

O dispositivo, conforme mostra o diagrama de blocos da figura 1, tem 4 saídas, cada qual podendo fornecer uma corrente de 2 A a cargas indutivas como solenóides, relés e motores de passo, além de outras cargas.
Figura 1 - Diagrama de blocos do DRV8806.
O circuito integrado possui proteção contra curto-circuito, diodos internos de proteção, detecção de sobrecorrente e circuito aberto na carga, além de interface serial. O DRV8806 é fornecido em invólucro TSSOP de 16 pinos.

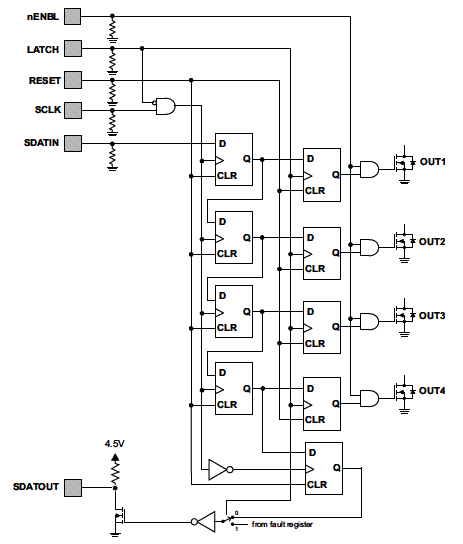

Na figura 2 temos a operação da interface serial deste componente.
Figura 2 - Diagrama do setor de interfaceamento serial do componente.
