O circuito integrado DRV110 da Texas Instruments (WWW.ti.com), lançado no segundo semestre de 2012, consiste num controlador PWM de solenóides com recursos para regular a corrente e a forma de onda de odo a reduzir a dissipação de potência. A corrente do solenóide sobe rapidamente de modo a garantir o funcionamento da válvula ou relé, e depois a corrente é mantida no pico de modo a assegurar o funcionamento correto, e depois reduzida de modo a valor apropriado reduzindo assim problemas térmicos e a dissipação de potência.

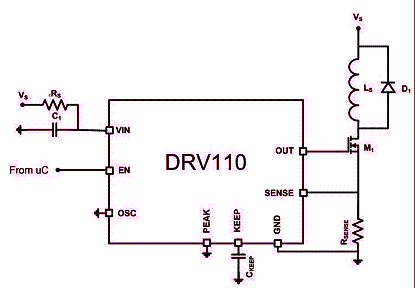

A duração do pico de corrente é fixada por um capacitor externo. A subida de corrente e a manutenção são ajustadas por resistores externos. Os resistores externos podem ser omitidos para uma operação com os valores default. Na figura 1 temos um circuito típico de aplicação.

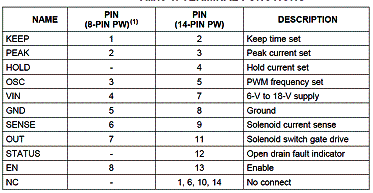

As funções dos pinos do próprio datasheet do componente são dadas na tabela abaixo.
As condições recomendadas de operação são dadas pela seguinte tabela:
