O novo componente da Intersil (www.intersil.com) (2008) destina-se a aplicações na alimentação de PDAs, telefones celulares, telefones espertos, instrumentos portáteis, MP3, e equipamentos de mão, inclusive de uso médico.
Trata-se de um regulador de tensão linear de baixa queda de tensão (Low Dropout) capaz de fornecer correntes de 300 mA com uma queda de tensão de apenas 200 mV. O dispositivo é fornecido em invólucro 8 LD DFN 2x3 com a pinagem mostrada na figura 1.
![Figura 1 Figura 1](/images/stories/componentes/com0200_01.gif)
O dispositivo de alta performance tem ainda uma corrente de standby muito baixa, com uma alta rejeição de fonte (PSSR) e é estável com capacitâncias de saída de 1 µF a 10 µF e ESR até 200 m?.
O dispositivo é disponível com diversas tensões de saída padronizadas, mas outros valores, fora do comum, podem ser obtidos sob encomenda. A faixa de tensões de saída vai de 1,35 V a 3,3 V.

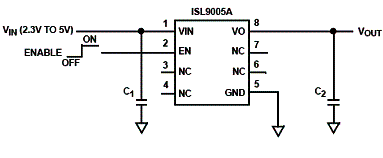

Na figura 2 temos o circuito típico de aplicação, observando-se que os capacitores usados são cerâmicos de 1 µF a 10 µF.
![Figura 2 Figura 2](/images/stories/componentes/com0200_02.gif)

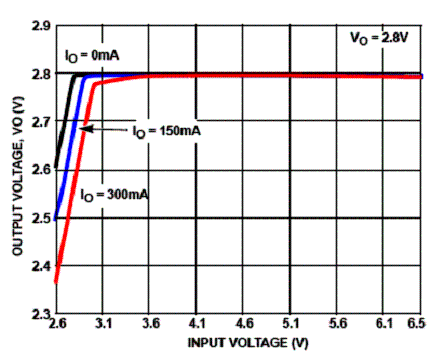

Na figura 3 temos a curva característica desse circuito para a versão de 2,8 V de saída.
![Figura 3 Figura 3](/images/stories/componentes/com0200_03.gif)

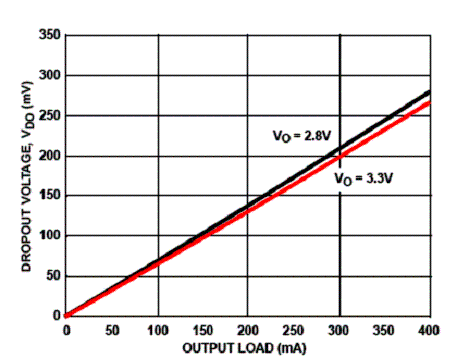

Finalmente, na figura 4 temos um gráfico em que a queda de tensão no dispositivo é plotada em função da corrente de saída, para tensões de saída de 2,8 V e 3,3 V..
![Figura 4 Figura 4](/images/stories/componentes/com0200_04.gif)
Além das características abordadas também devemos destacar nesse dispositivo;
* Corrente de saída até 300 mA
* Resposta a transientes excelente
* Alto PSRR (75 dB @ 1 kHz)
* Corrente quiescente muito baixa: 50 uA
* Soft start
* Limitação de corrente e proteção contra sobreaquecimento
* Precisão de +/- 1,8% em todas as condições de operação
