O circuito integrado MIC845 da Micrel (www.micrel.com) consiste num comparador de precisão de micro-consumo com uma referência de tensão de 2,55 V no próprio chip.

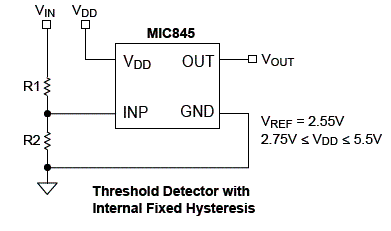

Este componente é indicado para aplicações que exijam o monitoramento de tensão, podendo ser utilizado com um divisor resistivo externo para detectar uma ampla faixa de tensões ou sem resistor externo para monitorar tensões diretamente por sua entrada de tensão CMOS de alta impedância. Na figura 1 temos então a aplicação com divisor resistivo. Nesta aplicação a histerese é fixa interna.
Utilização com divisor resistivo externo.

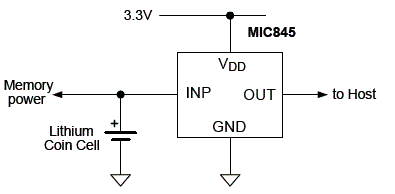

Na figura 2 temos uma aplicação como monitor de tensão para bateria, com nano-consumo de corrente.
Aplicação no monitoramento de tensão de bateria.

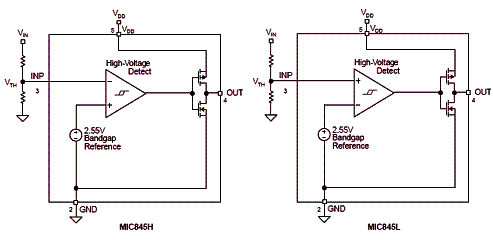

O MIC845 incorpora um comparador com histerese fixa. O componente tanto pode ser obtido com saída em push-pull como com dreno aberto. Na versão push-pull a etapa de saída pe configurada para estar ativa tanto no nível alto como baixo. A corrente de alimentação é extremamente baixa, da ordem de 1 µA o que torna este componente ideal para aplicações alimentadas por bateria. Na figura 3 temos as configurações para saída push-pull.
Configurações para saída push-pull.

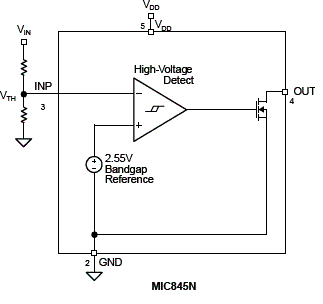

A configuração para saída com dreno aberto é mostrada na figura 4.
Configuração para a versão com dreno aberto.
O MIC845 é fornecido em invólucro SC-70 de 5 pinos e dentre as principais aplicações sugeridas pelo fabricante temos PDAs, Pagers, Telefones sem Fio, Equipamentos portáteis. Placas-Mãe, etc.
