A National Semiconductor (www.national.com) acrescentou à sua linha de comparadores de tensão o LMH7220, um tipo de altíssima velocidade, com um tempo de propagação de apenas 2,9 ns e tempos de subida e descida de apenas 0,6 ns.
O novo dispositivo é especialmente indicado para aplicações em disparo de aquisição, receptores diferenciais de linha rápidos, analisadores de altura de pulso, detector de pico, modulador de largura de pulso, detecção remota de limiar e disparo de osciloscópios.
O novo dispositivo é fornecido em invólucro TSOT de 6 pinos com a pinagem mostrada na figura 1.
![Figura 1 Figura 1](/images/stories/componentes/com0187_01.gif)
Na figura 2 mostramos suas características.
![Figura 2 Figura 2](/images/stories/componentes/com0187_02.gif)

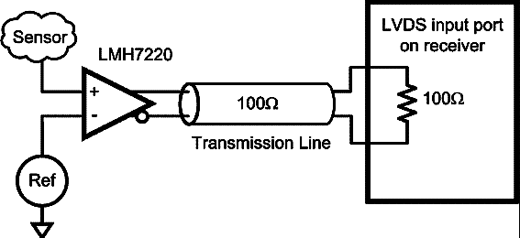

O LMH7220 pode ser alimentado por tensões de 2,7 V a 12 V e tem saídas diferenciais LVDS, podendo fornecer uma saída de 325 mV a uma linha de transmissão de 100 ?, conforme mostra a figura 3.
![Figura 3 Figura 3](/images/stories/componentes/com0187_03.gif)
A corrente drenada por esse circuito é integrado é de 6,8 mA em 5 V, excluindo-se a corrente de carga. Além disso, a faixa de tensões de entrada se estende até 200 mV abaixo da tensão de terra.
Outras característica:
* Tolerância ESD (modelo corpo humano): 2,5 kV
* Modelo de máquina: 250 V
* Tensão máxima absoluta: 13,5 V
* Entrada diferencial máxima: +/- 13,5 V
* Corrente máxima de curto-circuito na saída: 5 mA
* Toggle rate (tip): 1080 Mb/s
