A Micrel (www.micrel) lançou em 2007 o MIC4830, um circuito integrado para excitação de lâmpadas eletroluminescentes (EL) coim baixo ruído e 180 Vpp.
Esse componente utiliza tecnologia bipolar, CMOS e DMOS (BCD), integrando o conversor boost de alta tensão, e um driver para ponte H, possibilitando assim a excitação de lâmpadas de grandes dimensões.
Essas lâmpadas podem ser encontradas em telefones móveis, MP3 players e ou ainda em eletrônica automotiva onde painéis luminosos posteriores são usados.
O MIC4830 oferece uma flexibilidade de projeto com freqüências de conversão ajustáveis, o que pode ser feito pela simples escola de valores de resistores externos. Um novo tipo de ponte H reduz o nível de ruído externo, criando uma forma de onda mais suave para a excitação do painel AC.
O MIC4830 é fornecido em invólucro MLF de 3 x 3 mm e também MSOP-8, livre de chumbo e compliante com a a faixa de temperaturas de -40º C a +85º C.
Destaques:
* Faixa de tensões de entrada de 1,8 V a 5,5 V
* 180 Vpp de tensão de saída
* Baixo nível de ruído audível
* Suporta lâmpadas EL até 25 cm2
* Invólucro 3 x 3 mm MLF
* Freqüência de conversão ajustável
* Baixa corrente de shutdown (10 nA)
* Baixa corrente de operação: 25 uA

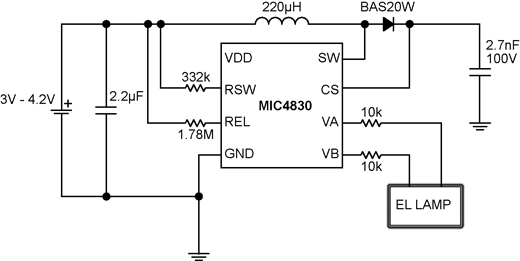

Na figura 1 temos um circuito típico de aplicação.
