O circuito integrado ADC121S705 da National Semiconductor (www.national.com) consiste num conversor analógico-para-digital de 12 bits, 500 kSPS a 1 MSPS, com entrada diferencial e de baixo consumo.
Esse componente é recomendado para aplicações em instrumentação e sistema de controle, além de controles de motores, interfaceamento direto de sensores, navegação automotiva, sistemas portáteis e equipamentos médicos.

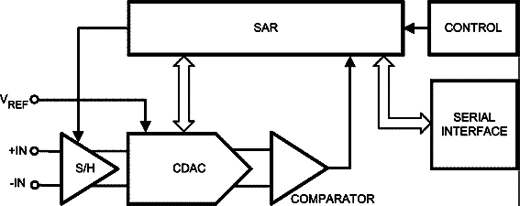

Na figura 1 temos o diagrama de blocos desse conversor.
A entrada diferencial completa tem uma alta impedância e uma referência interna que podem ser variada entre 1 V e Va, o que dá uma resolução entre 244 uV e Va, dividida por 4096.
O saída de dados é serial com 2 complementares e é compatível com diversos padrões como SPI, QSPI, MICROWIRE e muitas outras interfaces comuns em DSPs.
O tamanho reduzido do componente, em invólucro de 8 pinos o torna compatível com a conexão direta a sensores e transdutores ou ainda aquisição remota de dados. Na figura 2 temos a curva de comportamento desse componente.
As taxas de clock podem ficar entre 8 e 16 MHz e a alimentação é feita com fonte simples de 5 V. Operando em 1 MSPS consumo típico é de 2,3 mA.

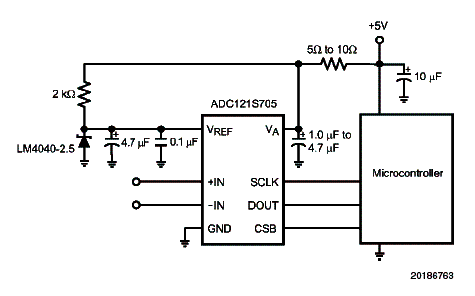

Na figura 3 temos um circuito típico de aplicação para esse componente.
Na condição de power-Down o consumo é de 1,5 µW e na condição ativa com 1 MSPS é de 11,5 mW.
