Esse novo circuito integrado da Texas Instruments (www.ti.com) consiste num duplo comparador de tensão com características rail-to-rail, e podendo operar com fonte de alimentação simples.
O dispositivo é fabricado em tecnologia CMOS e tem uma corrente de alimentação muito baixa, da ordem de 10 µA. A saída do circuito é em push-pull, o que possibilita sua conexão diretamente em dispositivos CMOS ou TTL.
Na figura 1 temos o invólucro desse componente, com a identificação de seus terminais.
Dentre as aplicações possíveis temos os circuitos alimentados por bateria, MP3 Players, câmeras digitais, PMPs, telefones celulares, PDAs, equipamentos de testes, etc.

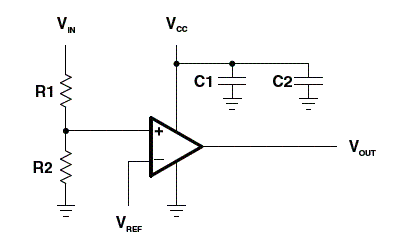

Na figura 2 temos um circuito típico de aplicação em que a tensão de referência é aplicada ao terminal positivo.
Características:
* Faixa de tensões de alimentação (máximos): 1,5 a 7,0 V
* Dissipação: 200 mW
* Rejeição em modo comum: 68 dB (tip)
* Ganho de tensão: 88 dB (tip)
* Corrente drenada: 33 mA (tip)
* Corrente fornecida: 35 mA (tip)
* Corrente quiescente típica; 30 uA
