Esta informação sobre componente é de 2007. Verifique se o componente ainda é recomendado para projetos.
O circuito integrado TS3A4751 da Texas Instruments (www.ti.com) consiste numa chave analógica (SPST) quádrupla de 0,9 ? de resistência no estado ON com alimentação a partir de fonte simples.

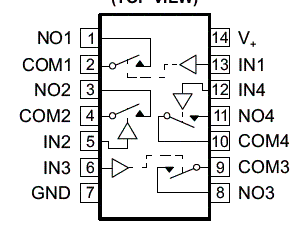

Esse componente é apresentado em invólucro TSSOP de 14 pinos com a disposição de terminais mostrada na figura 1.
Esse componente tem uma resistência no estado on muito baixa o que o torna ideal para aplicações em comutação de circuitos de baixa tensão, já que ele pode operar a partir de fontes simples de 1,6 V a 3,6 V.
A entrada digital é de 1,8 V quando usado com uma fonte simples de 3 V, o que o torna compatível com outros dispositivos CMOS.
Dentre as aplicações sugeridas pelo fabricante temos o roteamento de energia, operação em sistemas alimentados por bateria, roteamento de sinais de áudio e vídeo, cartões PCMCIA, telefones celulares, modems, discos rígidos, circuitos de comunicação e muito mais.

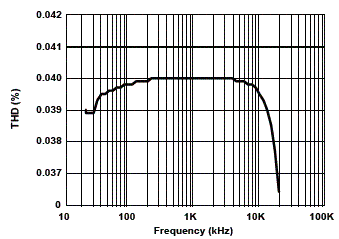

Na figura 2 temos as curvas de respostas desse componente, o que consiste numa informação importante quando ele é usado em aplicações de áudio.
