O circuito integrado LMH1981 da National Semiconductor (www.national.com) consiste num separador de sincronismo multi-formato indicado para aplicações em TV profissional, equipamento de vídeo, sistemas HDTV/DTV, displays de vídeo e muitas outras aplicações.

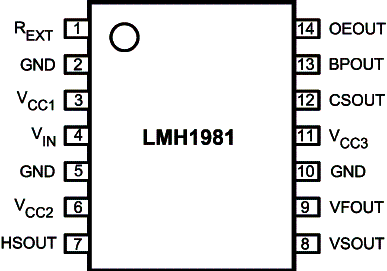

Esse componente é fornecido em invólucro TSSOP de 14 pinos com a pinagem mostrada na figura 1.
![Figura 1 Figura 1](/images/stories/componentes/com0177_01.gif)
Sua entrada aceita sinais de vídeo analógicos SD/ED/HD tanto com sincronismo em dois como em três níveis e na sua saída podemos obter todos os sinais de tempo críticos em lógica CMOS.
Dentre esses sinais destacamos o sinal composto, sincronismo horizontal e vertical, burst/back, campos pares e ímpares e formato de vídeo.

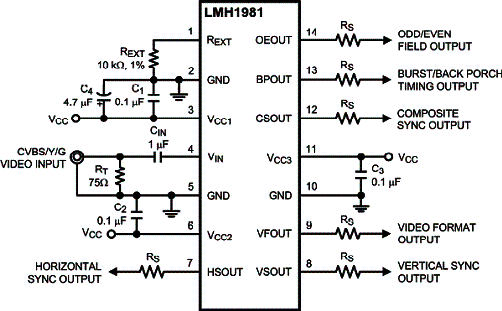

O LMH1981 detecta automaticamente o formato de vídeo de entrada, eliminando-se assim a necessidade de programação.Na figura 2 temos um circuito típico de aplicação desse componente.
![Figura 2 Figura 2](/images/stories/componentes/com0177_02.gif)
Os sinais separados podem ser NTSC, PAL, SECAM. 480I/P, 576I/P, 729P e 1080I/PsF de vídeo composto (CVSB), S-Vídeo (Y/C), e interfaces decomponentes de vídeo (YPbPr/GBR).
A alimentação pode ser feita com tensões entre 3,3 V e 5 V.

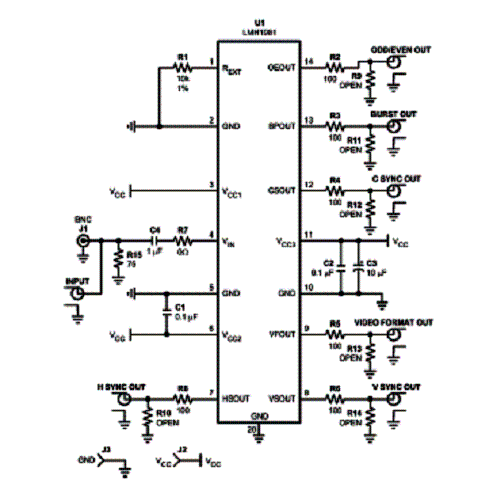

Uma placa de avaliação com um circuito completo conforme mostra a figura 3, está disponível para os desenvolvedores de produtos que empreguem esse componente.
![Figura 3 Figura 3](/images/stories/componentes/com0177_03.gif)
