A National Semiconductor Corporation (www.national.com) lançou em setembro três novos amplificadores diferenciais de alta velocidade, com baixo consumo que são indicados para aplicações em instrumentação, comunicação, testes, defesa e aeroespacial. Esses amplificadores fazem parte da linha PowerWise que possuem uma eficiência de energia aumentada, obtendo-se assim uma relação performance x consumo maior.
O componente que escolhemos como amostra dessa linha foi o LMH6652, para 1,5 GHz com feedback de corrente. Trata-se de um amplificador diferencial de alto ganho, sem comprometimento da faixa passante, distorção harmônica ou ruído de saída.

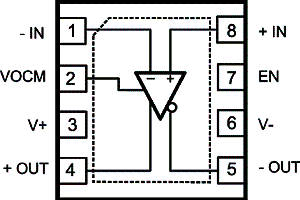

O LMH6652 pelas suas características de velocidade e fidelidade é especialmente indicado para a excitação de sistemas de aquisição de dados de 8 a 14 bits. O LMH6652 é fornecido em invólucro de 8 pinos LLP com a pinagem mostrada na figura 1.
![Figura 1 Figura 1](/images/stories/componentes/com0169_01.gif)
Na figura 2 temos o diagrama equivalente interno desse componente.
![Figura 2 Figura 2](/images/stories/componentes/com0169_02.gif)
Esse componente permite ganhos maiores do que um, fixados por resistores externos, sem sacrificar a faixa passante, distorção e nível de ruído de saída.

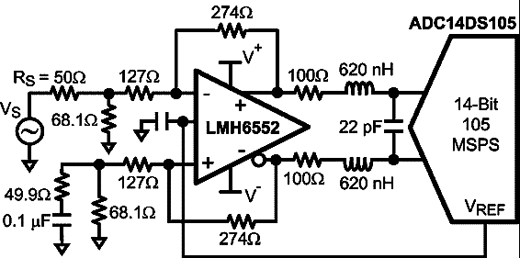

Na figura 3 temos um circuito típico de aplicação em que o LMH6552 excita um ADC.
![Figura 3 Figura 3](/images/stories/componentes/com0169_03.gif)

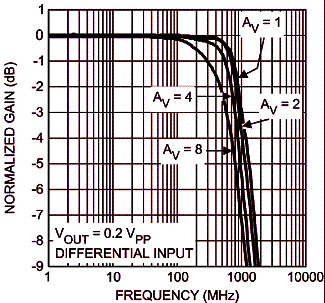

A curva de resposta típica desse componente para freqüências é mostrada na figura 4.
![Figura 4 Figura 4](/images/stories/componentes/com0169_04.gif)

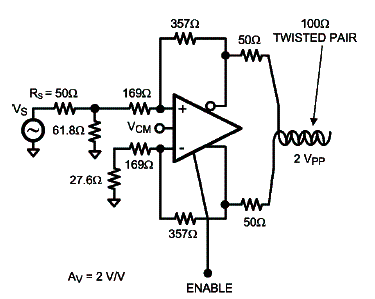

Outra aplicação importante é mostrada na figura 5, onde o LMH6552 excita um par trançado.
![Figura 5 Figura 5](/images/stories/componentes/com0169_05.gif)
Outros destaques:
* 1,5 GHz a -3 dB de faixa passante estreita com ganho 1
* 1,25 GHz a -3 dB de faixa passante larga com com ganho 1
* Faixa passante de 800 MHz com ganho 4
* -74 dB tHD em 70 MHz
* Operação de 5 a 12 V
Dentre as aplicações sugeridas para esse componente temos os drivers diferenciais de ADCs, video em par trançado, driver de linha diferencial, amplificador de FI e RF, sinais diferenciais de alta velocidade, etc.
