A Allegro MicroSystems (www.allegromicro.com) lançou recentemente o circuito integrado A3993 destinado à excitação de motores DC de baixa tensão.
O novo componente caracteriza-se por ter uma tensão constante de operação (ajustável) e um pico de corrente de saía de 500 mA. No modo standby ele apresenta um baixo consumo.
Esse componente é fornecido em invólucro Small DFN de 2 mm x 2 mm, com uma altura de apenas 0,55 mm, conforme mostra a figura 1.
![Figura 1 Figura 1](/images/stories/componentes/com0168_01.gif)
A faixa de tensões de entrada está entre 3 e 5,5 V e ele tanto pode funcionar mo modo de tensão constante como PWM.
As principais aplicações sugeridas pelo fabricante são:
* Atuadores robóticos e bombas
* Impressoras e scanners portáteis
* Controle de lentes de câmeras
* Brinquedos e jogos alimentados por baterias
* Sistema de teste de baixo ruído
O circuito incorpora uma ponte completa capaz de fornecer até 500 mA de saída na faixa de tensões de operação. Um sistema sensor garante a aplicação de uma tensão constante ao motor.
Pinos de entrada para lógica permitem controlar o sentido de rotação do motor, sua parada e também levá-lo ao modo standby com um consumo de apenas 500 nA.

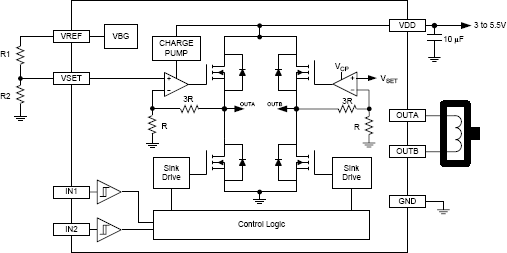

Também é possível aplicar sinais PWM para controlar o motor. Circuitos de proteção térmica, contra curto-circuito e subtensão estão incluídos. Na figura 2 temos o diagrama de blocos desse componente.
![Figura 2 Figura 2](/images/stories/componentes/com0168_02.gif)
