O circuito integrado MGA-12516 da Avago technologies (www.avago.com) consiste num Amplificador de Baixo ruído (LNA) duplo, de tecnologia GaAs,fácil de usar, com alto ganho e excelente isolação.
O dispositivo emprega a tecnologia da Avago de GaAs de 0,25 um, no modo enriquecimento, pelo processo pHEMT. O dispositivo é fornecido em invólucro de 4 x 4 x 0,5 mm, com 16 pinos, conforme mostra a figura 1.

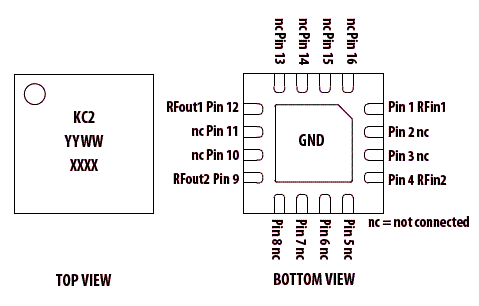

![Figura 1 Figura 1](/images/stories/componentes/com0161_01.gif)

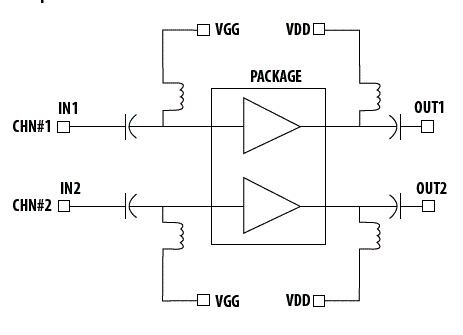

O novo componente é indicado como amplificador para infraestrutura celular em GSM, CDMA, TD-SCDMA e WiMAX, sendo usado com acopladores híbridos de 3 dB nas entradas e saídas. Na figura 2 temos o diagrama esquemático simplificado para este componente.
![Figura 2 Figura 2](/images/stories/componentes/com0161_02.gif)
O dispositivo tem sua faixa ótima de operação entre 800 MHz e 3 GHz, com uma figura de ruído muito baixo. O ganho é elevado e as principais especificações para 1,95 GHz, 4 V e 50 mA por canal são:
* Figura de ruído de 0,58 dB
* Ganho de 24 dB
* Isolação de 38,6 dB
* As[ida IP3 de 33,3 dBm
* Potência de saída de 18,4 dBm com 1dB de compressão de ganho
O dispositivo é alimentado com 6 V e tem uma dissipação de 1,2 W. Na figura 3 temos uma placa de demonstração para esse dispositivo.

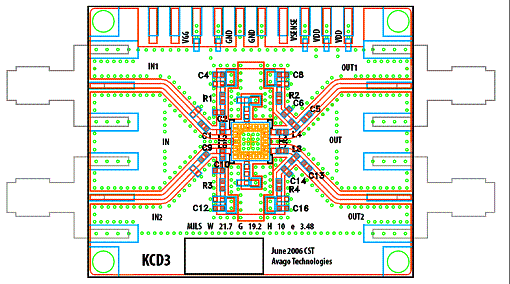

![Figura 3 Figura 3](/images/stories/componentes/com0161_03.gif)

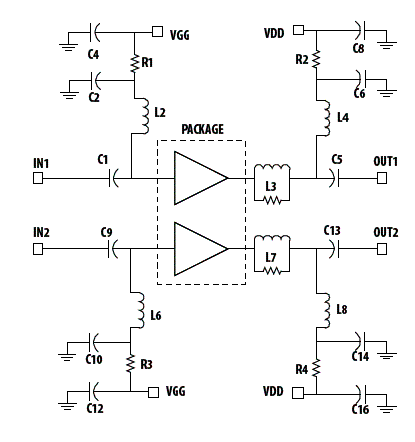

O circuito para esta placa é mostrado na figura 4.
![Figura 4 Figura 4](/images/stories/componentes/com0161_04.gif)

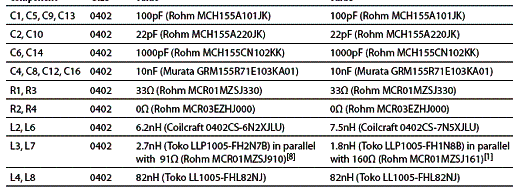

Na tabela dada a seguir temos as especificações dos componentes usados neste circuito, para duas faixas de freqüências:
![Tabela Tabela](/images/stories/componentes/com0161_05.gif)
??
