Lançado em março de 2012, este novo circuito integrado da Texas Instruments (www.ti.com) integra uma solução para controle de solenóide que inclui uma fonte de alimentação regulada que permite economizar energia. O componente é indicado para ampla gama de aplicações que inclui eletrodomésticos da linha branca, e que operam com energia solar.
No novo componente da Texas Instruments, a duração da corrente de pico é fixada por um capacitor externo. Tanto a rampa de corrente e os níveis de manutenção assim como a freqüência PWM, podem se ajustadas de forma independente através de resistores externos. Estes componentes também podem ser omitidos para operação default.
O DRV110 limita a tensão interna Vin em 15 V, que também é a tensão usada para os controles de gate dos transistores MOSFETs externos. O DRV110 está disponível em invólucro TSSOP de 14 pinos, com a pinagem mostrada na figura 1.

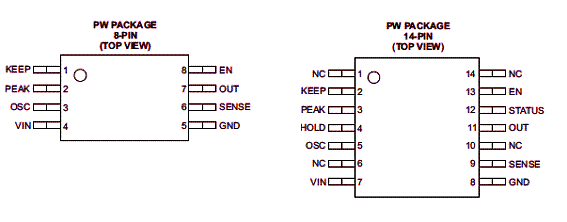

![Figura 1 - O invólucro e pinagem do DRV110 Figura 1 - O invólucro e pinagem do DRV110](/images/stories/componentes/com0538_01.gif)

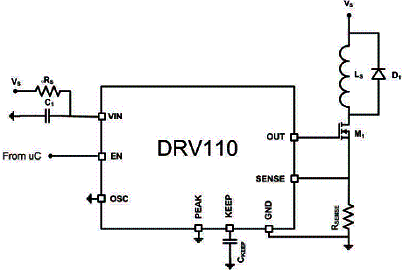

Na figura 2 temos um circuito de aplicação default para este componente.
![Figura 2 - Circuito de aplicação para o DRV110 Figura 2 - Circuito de aplicação para o DRV110](/images/stories/componentes/com0538_02.gif)

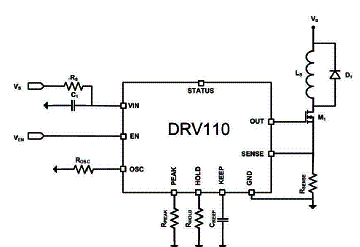

A figura 3 mostra um circuito em que temos a fixação dos parâmetros indicados no texto através de resistores externos. Mais informações podem ser obtidas no datasheet disponível no site da Texas Instruments.
![Figura 3 - Outro circuito de aplicação para o DRV110 Figura 3 - Outro circuito de aplicação para o DRV110](/images/stories/componentes/com0538_03.gif)
